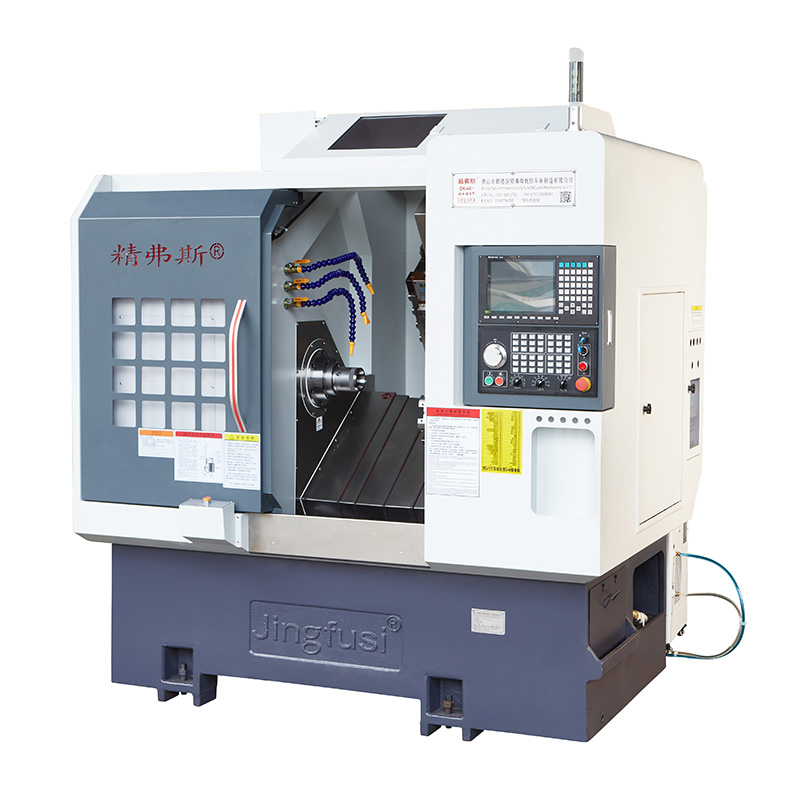

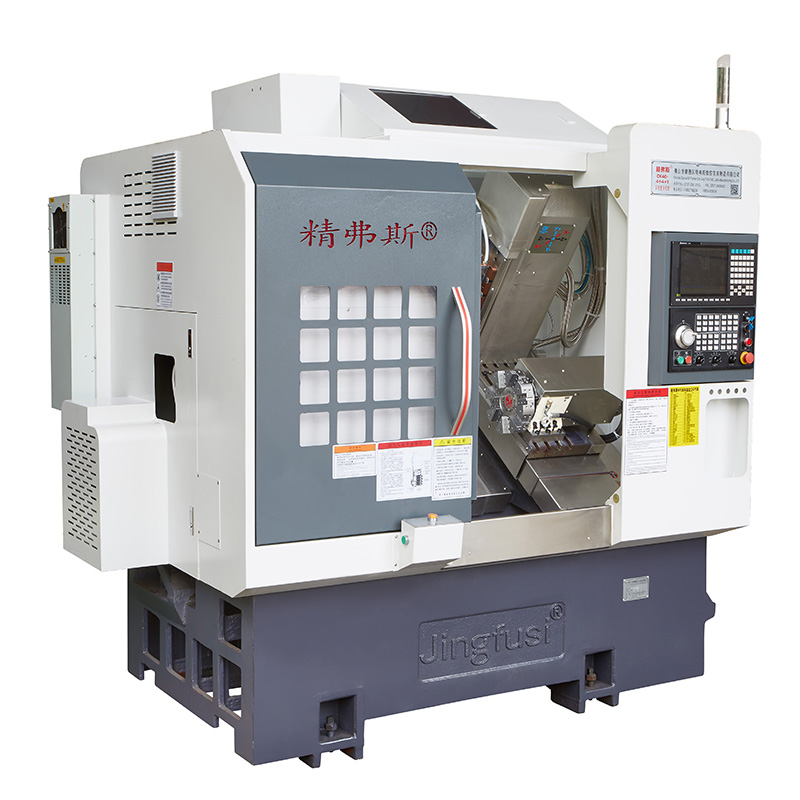

အလိုအလျောက် CNC လှည့်ခြင်းနှင့်ကြိတ်စက်

အလိုအလျောက် CNC Turning and Milling Machine သည် ရှုပ်ထွေးသောအစိတ်အပိုင်းများနှင့် အစိတ်အပိုင်းများကို ထိရောက်စွာထုတ်လုပ်ရန်အတွက် အာကာသယာဉ်၊ မော်တော်ယာဥ်နှင့် တိကျမှုအင်ဂျင်နီယာကဲ့သို့သော စက်မှုလုပ်ငန်းအမျိုးမျိုးတွင် အသုံးများသော အဆင့်မြင့်ကုန်ထုတ်ကိရိယာတစ်ခုဖြစ်သည်။ ဤစက်သည် လှည့်ခြင်းနှင့် ကြိတ်ခြင်းလုပ်ငန်းဆောင်တာများကို ယူနစ်တစ်ခုတည်းအဖြစ် ပေါင်းစပ်ကာ ဘက်စုံအသုံးပြုနိုင်ပြီး ကုန်ထုတ်စွမ်းအားကို တိုးမြှင့်ပေးသည်။

မော်ဒယ်:CK46-4+4+Y

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ဤအလိုအလျောက် CNC အလှည့်နှင့် ကြိတ်စက်များသည် တိကျပြီး အလိုအလျောက် စက်လည်ပတ်မှုကို ခွင့်ပြုသည့် ကွန်ပျူတာ ဂဏန်းထိန်းချုပ်မှုစနစ်ဖြင့် တပ်ဆင်ထားသည်။ အော်ပရေတာများသည် CAD/CAM ဆော့ဖ်ဝဲလ်ကို အသုံးပြု၍ အလိုရှိသော အစိတ်အပိုင်းအတိုင်းအတာများနှင့် ကိရိယာလမ်းကြောင်းများကို သတ်မှတ်ရန် စက်ကို ပရိုဂရမ်ပြုလုပ်ရန် အသုံးပြုသည်။

ဤအလိုအလျောက် CNC လှည့်ခြင်းနှင့် ကြိတ်စက်များသည် လှည့်ခြင်းနှင့် ကြိတ်ခြင်းများကို လုပ်ဆောင်နိုင်သည်။ အလှည့်အပြောင်းတွင် ဖြတ်တောက်သည့်ကိရိယာသည် ပစ္စည်းကို ပုံသဏ္ဍာန်ပြုစဉ်တွင် အလုပ်အပိုင်းအား လှည့်ပတ်ခြင်းတွင် ပါဝင်ပြီး ကြိတ်ခြင်းတွင် စက်ကိရိယာနှင့် လှည့်ပတ်သည့် ဖြတ်တောက်ခြင်းကိရိယာတို့ ပါဝင်ပါသည်။

စက်ခရီးသွားပုံကြမ်း

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

ပစ္စည်း	စက်ခေါင်းပုံစံ	ယူနစ်	CK46-4+4+Y	CK52-4+4+Y
ဆောင်ရွက်ဆဲ နယ်ပယ်	ကုတင်ပေါ်လှဲချလိုက်သည်။	မီလီမီတာ	Ø ၅၀၀
	စက်ဝိုင်းအပြင်ဘက်လှည့်သည့် အရှည်	မီလီမီတာ	320
	အများဆုံးဘားအချင်း	မီလီမီတာ	Ø ၄၅	Ø ၅၁ ~ ၅၅
အဓိကဝင်ရိုး	Spindle head အမျိုးအစား		A2-5	A2-6

	ဗိုင်းလိပ်တံ-အပေါက်အချင်း	မီလီမီတာ	Ø ၅၆	Ø ၆၆
	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	6000 (4500)	4500 (3500)
ကျွေးပါ။	X/Z/Y ဝင်ရိုးများ၏ ထိရောက်သော ခရီး	မီလီမီတာ	၈၀၀/၄၇၀/၂၆၀

	X/Z/Y ဝင်ရိုးများ၏ အမြန်ရွေ့လျားမှု အများဆုံး	m/min	24 (ဆက်တင် 18)/24 (ဆက်တင် 18)/15 (ဆက်တင် 8)
	X/Z/Y ဝင်ရိုးဝက်အူချောင်း	မီလီမီတာ	၃၂/၃၂/၂၅
	X/Z/Y ဝင်ရိုး ရထားလမ်း	မီလီမီတာ	၃၅/၃၅/၂၅
ဓားမျှော်စင်	စခန်းရှစ်ခု	PCS	ဘူတာ 8 ခု၊ အပေါက်နှစ်ထပ်ကိရိယာကိုင်ဆောင်ထားနိုင်သည်၊ ရွေးချယ်နိုင်သည် 12 ဘူတာရှိသည်။
ပါဝါခေါင်း	ပါဝါဦးခေါင်းတူးလ် ပုံစံကိုင်ထားသည်။		ER25


	ပါဝါဦးခေါင်းကိရိယာ	PCS	Z-axis 4+X-axis 4၊ အပို fixed tool ကိုင်ဆောင်သူ 4 ခု ထည့်သွင်းထားသည်။
	ပါဝါဦးခေါင်း၏အမြင့်ဆုံးမြန်နှုန်း	rpm	6000 (4000 သတ်မှတ်ထားသည်) 4000 မှ ထုတ်ကုန်များကို စီမံဆောင်ရွက်ရာတွင် အများအားဖြင့် အသုံးပြုနိုင်သည်။
	ပါဝါခေါင်းရိုးနှင့် ရှပ်ကြားအကွာအဝေး	မီလီမီတာ	65
လျှပ်စစ်စက်	အဓိက မော်တာ ပါဝါ/ ရုန်းအား	KW/Nm	မျိုးဆက်သစ် 7.5KW၊ 47.75NM။ 80 ထက်ပိုသောလုပ်ဆောင်နိုင်စွမ်းရှိသောသံမဏိအစိတ်အပိုင်းများကို 11KW၊ 70.03Nm ဖြင့်ရွေးချယ်နိုင်သည်။

	X/Z/Y ဝင်ရိုးမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	1.3KW/8.39NM
	X/Z ပါဝါခေါင်းမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	1.7 KW/8NM
	ပါဝါဦးခေါင်းမော်တာ၏အမြင့်ဆုံးမြန်နှုန်း	rpm	5000
အခြား	Spindle positioning ဘရိတ်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား


	အိပ်ယာယိုင်	°	35°
	စက်ကိရိယာ အရှည် X အနံ X အမြင့်	မီလီမီတာ	2200X1580X1900
	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်	ကီလိုဂရမ်	3430
	စုစုပေါင်းစွမ်းအား	kw	13
	ပျမ်းမျှ ပါဝါသုံးစွဲမှု	kw/h	2

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	စက်ရုံစံ


Spindle radial ရိုက်သည်။		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0035


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်းအမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Y-axis အနေအထားကို ပြန်လုပ်ပါ။		Y ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်းအမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.004


C ဝင်ရိုး အနေအထား ပြန်လုပ်ပါ။		C-axis fixed point ၏ repositioning ကို သိရှိနိုင်သည်၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		C-axis ၏ ကျပန်းအနေအထား တိကျမှုကို ရှာဖွေပါ၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ ဆက်တင်များကို စစ်ဆေးပါ။	72 arc စက္ကန့်


ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		Cone ရိုက်တယ်။	0.015

ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		ကုပ်ကုပ်	0.01

ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
