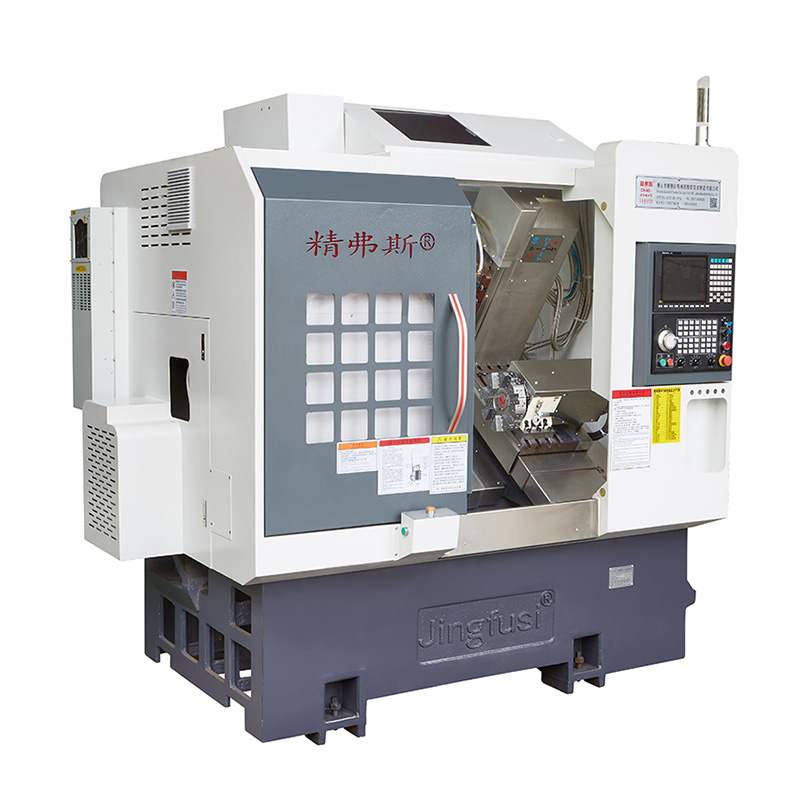

CNC Multi-tasking turning စင်တာစက်

CNC Multi-Tasking Turning Center Machine ကိုမိတ်ဆက်ခြင်း - အရည်အသွေးမြင့်တိကျစက်အတွက်အဆုံးစွန်ဖြေရှင်းချက်။ ဤရွေ့ကားအစွမ်းထက်သောစက်သည်ရှုပ်ထွေးဆုံးသောအလှည့်အပြောင်းအပလီကေးရှင်းများ၏တောင်းဆိုချက်များကိုပင်တွေ့ဆုံရန်ဒီဇိုင်းပြုလုပ်ထားပြီးတိကျမှန်ကန်မှုနှင့်ထိရောက်မှုအတွက်လိုအပ်သောစီးပွားရေးလုပ်ငန်းများအတွက်အကောင်းဆုံးရွေးချယ်မှုတစ်ခုပြုလုပ်ရန်ဒီဇိုင်းပြုလုပ်ထားသည်။

မော်ဒယ်:CK52-5+5+Y

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

နောက်ဆုံးတည်ဆောက်ရန်တည်ဆောက်ထားသည့် CNC Multi-tasking turning စင်တာစက်သည်ရိုးရိုးရှင်းရှင်းလှည့်ခြင်းနှင့်တူးခြင်းများစသည့်ပိုမိုရှုပ်ထွေးသောအလုပ်များမှပိုမိုရှုပ်ထွေးသောအလုပ်များကိုကိုင်တွယ်နိုင်သည့်တာရှည်ခံ။ ယုံကြည်စိတ်ချရသောစက်ဖြစ်သည်။

CNC Multi-tasking turning center machine ၏အဓိကအင်္ဂါရပ်များထဲမှတစ်ခုမှာ၎င်း၏အဆင့်မြင့်ထိန်းချုပ်မှုစနစ်တစ်ခုဖြစ်သည်။ အသုံးပြုသူ၏အသုံး 0 င်သည့် interface ဖြင့်ဤစက်သည်အသုံးပြုရန်လွယ်ကူပြီးမည်သည့်အလုပ်လိုအပ်ချက်များကိုဖြည့်ဆည်းရန်အလျင်အမြန်သွားနိုင်သည်။

အဆင့်မြင့်ထိန်းချုပ်မှုစနစ်အပြင် CNC Multi-Tasking Turning စင်တာစက်သည်အဆင့်မြင့်ဗိုင်းလိပ်တံစနစ်, မြင့်မားသော linear လမ်းညွှန်များနှင့်ကြာရှည်ခံသည့်တာရှည်ခံလွှာများအပါအ 0 င်အရည်အသွေးမြင့်သောအစိတ်အပိုင်းများနှင့်လည်းအရည်အသွေးမြင့်သောအစိတ်အပိုင်းများကိုလည်းဝါကြွားသည်။ ဤအစိတ်အပိုင်းများသည်အလုပ်တိုင်းကိုအမြင့်ဆုံးစံနှုန်းများအထိပြီးစီးရန်စုံလင်သောသဟဇာတဖြစ်မှုတွင်အလုပ်လုပ်ကြသည်။

သင်ဟာသေးငယ်တဲ့စီးပွားရေးလုပ်ငန်းတစ်ခုဖြစ်လား, ပိုကြီးတဲ့ကော်ပိုရေးရှင်းတစ်ခုလား, CNC Multi-Tasking Turning Center Machine သည်သင်၏စက်ပစ္စည်းလိုအပ်ချက်များအားလုံးအတွက်အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။ ၎င်း၏အဆင့်မြင့်သောအင်္ဂါရပ်များ, တာရှည်ခံဆောက်လုပ်ရေးနှင့်ခြွင်းချက်တိကျစွာဖြင့်ဤစက်သည်သင်၏မျှော်လင့်ချက်များထက်ကျော်လွန်ပြီးနှစ်ပေါင်းများစွာယုံကြည်စိတ်ချရသောအရည်အသွေးမြင့်စွမ်းဆောင်ရည်ကိုသင့်အားပေးသည်။

နိဂုံးချုပ်အနေဖြင့် CNC Multi-Tasking Turning Turning စင်တာစက်သည်တိကျစွာစက်ပစ္စည်းတွင်အကောင်းဆုံးတောင်းဆိုသည့်စီးပွားရေးလုပ်ငန်းများအတွက်ထိပ်ဆုံးမှအဆင့်အဖြေရှာသည်။ ၎င်း၏အဆင့်မြင့်သောအင်္ဂါရပ်များ, အသုံးပြုရလွယ်ကူသော interface နှင့်ယုံကြည်စိတ်ချရသောဆောက်လုပ်ရေးနှင့်အတူသင့်အားနှစ်ပေါင်းများစွာယုံကြည်စိတ်ချရသောနှင့်ထိရောက်သောစွမ်းဆောင်ရည်ကိုပေးရန်သေချာသည်။ ဒီတော့ဘာလို့စောင့်နေတာလဲ ဤမယုံနိုင်လောက်အောင်စက်နှင့်သင်၏စီးပွားရေးကိုမည်သို့ပြောင်းလဲစေနိုင်ပုံကိုယနေ့ကျွန်ုပ်တို့အားယနေ့ဆက်သွယ်ပါ။

စက် Travel ပုံ

ကုန်ပစ္စည်းအသေးစိတ်

parameter စာရင်း

အချက်	ကေြနပ်သော	တခု	ck46-5 + 5 + y	ck52-5 + 5 + y
processing scope	အိပ်ရာကျော်လွှဲ	မီစေမယ်	ø 500
	အများဆုံးလှည့်အပြင်စက်ဝိုင်းအရှည်	မီစေမယ်	320
	အများဆုံးဘားအချင်း	မီစေမယ်	ø 45	ø 51 ~ 55
ကျောင်းအုပ်ကြီးဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	r / min	6000 (4000 ပြည့်နှစ်)	4500 (3500 ကိုသတ်မှတ်ပါ)
	ဗိုင်းလိပ်တံခေါင်း		A2-5	A2-6
	ဗိုင်းလိပ်တံမှတဆင့်အပေါက်	မီစေမယ်	ø 56	ø 66
ကြှေးမှေး	X / z / y ဝင်ရိုးအများဆုံးလေဖြတ်ခြင်း	မီစေမယ်	800/470/300
	X / z / y ဝင်ရိုး၏အများဆုံးမြန်ဆန်စွာလှုပ်ရှားမှု	m / ငါ့	24 (setting 18) / 24 (setting 18) / 15 (setting 8)
	x / z / y ဝင်ရိုးတန်းလှံတံ	မီစေမယ်	32/32/25
	X / z / y ဝင်ရိုးထန်းရထားလမ်း	မီစေမယ်	35/35/25
ဓား	ရှစ်ဘူတာရုံဆုံလည်	PCS	8 ဘူတာ, ဘူတာရုံ 12 ဘူတာနှင့်အတူနှစ်ဆအပေါက်ကြိုးကိုင်ကိုင်ဆောင်သူများတပ်ဆင်ထားနိုင်ပါတယ်
ပါဝါခေါင်း	Power Head Tool ကိုကိုင်ထားခြင်းပုံစံ		er25
	အများဆုံးပါဝါခေါင်း၏အမြင့်ဆုံးမြန်နှုန်း	r / min	6000 (4000 ပြည့်နှစ်အထိ) ကို 4000 မှထုတ်ကုန်များပြုလုပ်ရန်လေ့ကျင့်နိုင်သည်
	အများဆုံးတပ်ဆင်ခြင်းနှင့်ကြိတ်ခြင်း ဦး ခေါင်းအချင်း	မီစေမယ်	ø 16
	ပါဝါခေါင်းရိုးတံနှင့်ရိုးတံအကြားအကွာအဝေး	မီစေမယ်	65
လျှပ်စစ်စက်အမျိုးမျိုး	Main Motor Power / Torque	kw / nm	7.5 KW / 47.75nm, 7KW / 70.033nm optional ကို smeel အစိတ်အပိုင်းများအတွက်စွမ်းဆောင်ရည် 80 နှင့်အထက်နှင့်အတူသံမဏိအစိတ်အပိုင်းများအတွက် optional 11kw / 70.03nm
	X / z / y ဝင်ရိုးမော်တာမော်တာပါဝါ / torque	kw / nm	Yaskawa 1.8kw / 11.5nm ။ optional မျိုးဆက်သစ် 2.4 KW / rated 11.5nm
	X / z Power Head Motor Power / Torque	kw / nm	2.4 KW / 11.5nm
	အများဆုံးပါဝါခေါင်းမော်တာအများဆုံးမြန်နှုန်း	r / min	5000
အခြား	ဗိုင်းလိပ်တံကိုဘရိတ်စက်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား
	အိပ်ရာအကေးမ	°	35 °°
	ဓါးစားပွဲပေါ်မှာပြားအရှည် x width	မီစေမယ်	700x290
	Machine Tool အရှည် x width x အမြင့်	မီစေမယ်	2200x1580x2000
	တစ်ခုလုံးကိုစက်၏စုစုပေါင်းအလေးချိန်	ကေှ့မျှန်း	3430
	စုစုပေါင်းပါဝါ	kw	13
	ပျမ်းမျှပါဝါစားသုံးမှု	kw / h	2

စက်ကိရိယာတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်မှု

စက်တိကျမှန်ကန်မှု, jingfus အချက်များစံနှုန်း:
အဓိကစမ်းသပ်မှုကို	သိတတ်သောပုံ	စက်ရုံစံ


ဗိုင်းလိပ်တံ radial beat		အပြင်ဘက်ကန်တော့ချွန်၏ထွက်ပေါက် detect	0.0035


x-axis ထပ်ဆင့်အနေအထား		x-axis ၏ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


z-axis ထပ်ဆင့်အနေအထား		z ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


y-axis ထပ်အနေအထား		အဆိုပါ y ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.004


C 0 င်ရိုးထပ်ဆင့်အနေအထား		C-Axis Fixed Point ၏ repositioning မှတ်စုများကိုမှတ်သားထားပါကအအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ,	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		မှတ်စု - C-Axis ၏ကျပန်းအနေအထားကိုမှတ်စုများကိုစစ်ဆေးပါ။ အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ, ထို့နောက်ထပ်ခါတလဲလဲချိန်ညှိချက်များကိုစစ်ဆေးပါ	72 arc စက္ကန့်


Power Head Clamping Beating		ကန်တော့ချွန်	0.015

Power Head Clamping Beating		clamping ရိုက်နှက်ခြင်း	0.01

အကယ်. ဖောက်သည်သည် ISO သို့မဟုတ် VD1 ၏တိကျမှန်ကန်မှုကို X / z / y ဝင်ရိုး၏တိကျမှုကိုစစ်ဆေးလိုပါကစာချုပ်ကိုရေးသားသည့်အချိန်တွင်ဆုံးဖြတ်ရမည်။ 0 ယ်ယူသူသည်ဤပစ္စည်းကို Jingfusi စက်ရုံကိုလက်ခံခြင်း၏တစ်ချိန်တည်းတွင်စမ်းသပ်ရမည်။
