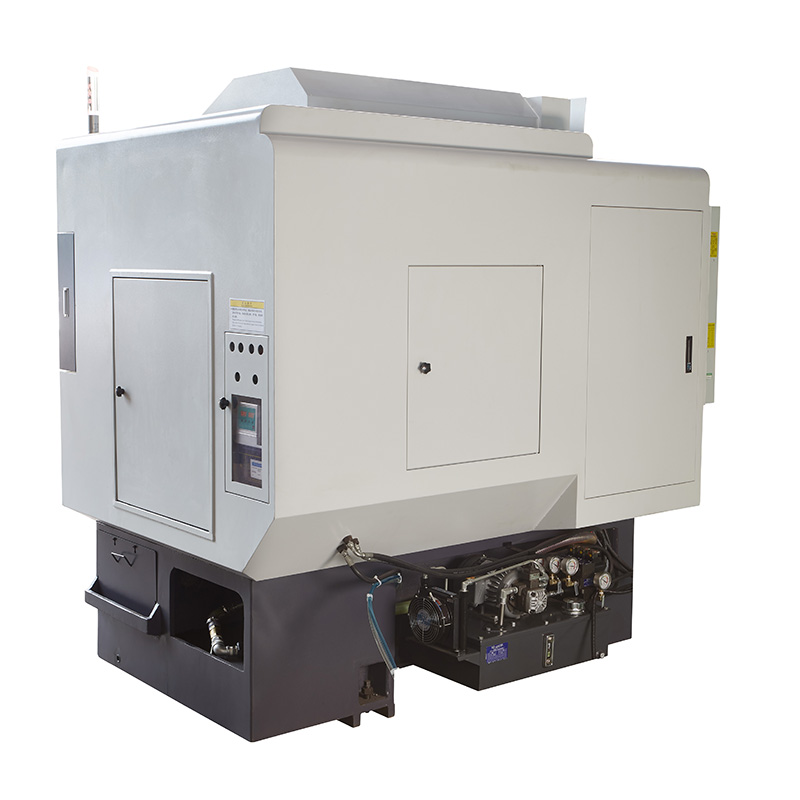

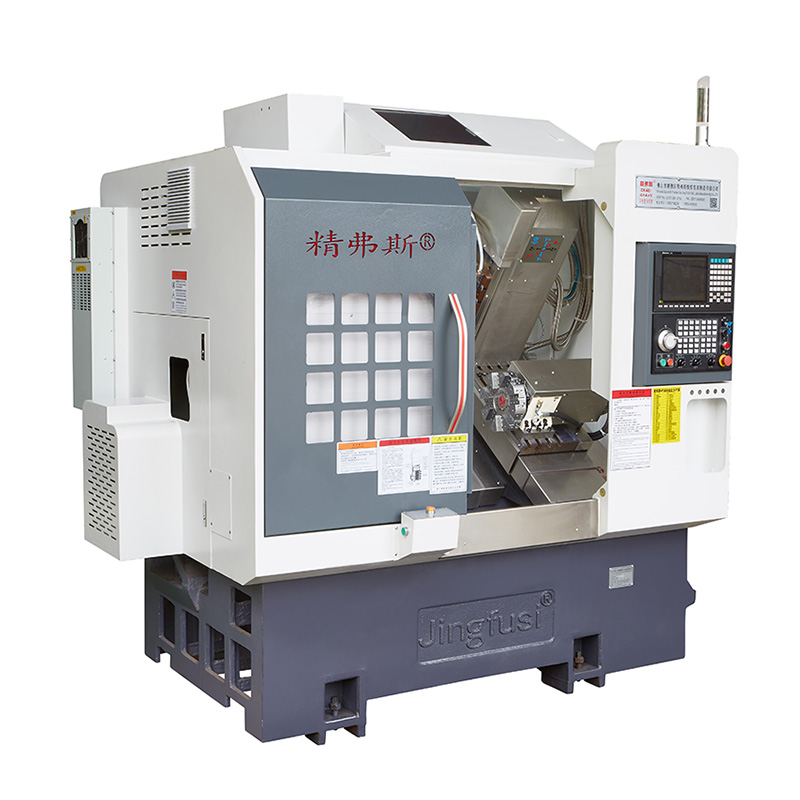

စွမ်းဆောင်ရည်မြင့် CNC အလှည့်နှင့်ကြိတ်စက်

Jingfusi® စွမ်းဆောင်ရည်မြင့် CNC အလှည့်နှင့် ကြိတ်စက်သည် အလုပ်တိုင်းအတွက် တိကျမှုနှင့် တိကျသေချာစေရန်အတွက် ခိုင်မာသော၊ လေးလံသောတည်ဆောက်မှုနှင့် အဆင့်မြင့်ဆော့ဖ်ဝဲလ်ပရိုဂရမ်တစ်ခုပါရှိသည်။ အပေါက်များ တူးဖော်ရန်၊ ရှုပ်ထွေးသောပုံစံများကို ဖြတ်တောက်ရန် လိုအပ်သည်ဖြစ်စေ သင့်လုပ်ငန်းခွင်တွင် မှန်ကဲ့သို့ အချောထည်ပြုလုပ်ရန် လိုအပ်သည်ဖြစ်စေ ကျွန်ုပ်တို့၏စက်သည် အလုပ်တာဝန်ဖြစ်သည်။

မော်ဒယ်:CK52-5+5+Y

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

လျှောက်လွှာများ

ကျွန်ုပ်တို့၏ Jingfusi® High-efficiency CNC Turning and Milling Machine ၏ အဓိက အကျိုးကျေးဇူးတစ်ခုမှာ ၎င်း၏ ဘက်စုံအသုံးပြုနိုင်မှုဖြစ်သည်။ ရနိုင်သောကိရိယာမျိုးစုံရွေးချယ်စရာများဖြင့် ကျွန်ုပ်တို့၏စက်သည် လှည့်ခြင်း၊ ကြိတ်ခြင်းနှင့် တူးဖော်ခြင်းလုပ်ငန်းအမျိုးမျိုးကို လုပ်ဆောင်နိုင်သောကြောင့် ၎င်းသည် အသေးစားထုတ်လုပ်မှု သို့မဟုတ် အကြီးစားထုတ်လုပ်မှုပရောဂျက်များအတွက် ပြီးပြည့်စုံသောရွေးချယ်မှုဖြစ်လာစေသည်။

User-Friendly Interface

၎င်း၏အဆင့်မြင့်စွမ်းရည်များသည် သင့်အား အနှောက်အယှက်မဖြစ်ပါစေနှင့်။ ကျွန်ုပ်တို့၏ High-efficient CNC Turning and Milling Machine သည် အတွေ့အကြုံအဆင့်အားလုံးမှ ကျွမ်းကျင်ပညာရှင်များကို လွယ်ကူစွာ လည်ပတ်နိုင်ရန် လွယ်ကူစေသည့် အလိုလိုသိသော user interface ပါရှိသည်။ အပြန်အလှန်အကျိုးသက်ရောက်သော ထိတွေ့မျက်နှာပြင်ပြသမှုနှင့် အသုံးပြုရလွယ်ကူသောဆော့ဖ်ဝဲလ်ဖြင့်၊ သင်သည် အရှုပ်ထွေးဆုံးအလုပ်များကိုပင် ယုံကြည်မှုအပြည့်ဖြင့် ပရိုဂရမ်နှင့် လုပ်ဆောင်နိုင်သည်။

ထိရောက်သောအလုပ်အသွားအလာ

ကျွန်ုပ်တို့၏စက်၏ဒီဇိုင်း၏အဓိကအချက်မှာ စွမ်းဆောင်ရည်အပေါ်အလေးပေးပါသည်။ စက်ကို စက်ဝိုင်းတစ်ခုတည်းတွင် အလုပ်များစွာလုပ်ဆောင်ရန် ပရိုဂရမ်ရေးဆွဲနိုင်ပြီး ထုတ်လုပ်မှုအချိန်ကို လျှော့ချကာ ဖြတ်သန်းမှုကို တိုးမြှင့်နိုင်သည်။ ထို့အပြင်၊ ကျွန်ုပ်တို့၏စက်တွင် ပိုမိုမြန်ဆန်သောဖြတ်တောက်မှုအမြန်နှုန်းများကို မြှင့်တင်ပေးနိုင်သည့် မြန်နှုန်းမြင့် spindle ပါ၀င်သောကြောင့် ထုတ်လုပ်မှုစွမ်းအားကို ပိုမိုတိုးတက်စေသည်။

အကြမ်းခံ တာရှည်ခံခြင်း။

ယုံကြည်စိတ်ချရမှုသည် ကျွန်ုပ်တို့၏ဖောက်သည်များအတွက် ထိပ်တန်းဦးစားပေးဖြစ်သည်ကို ကျွန်ုပ်တို့နားလည်ပါသည်။ ထို့ကြောင့် ကျွန်ုပ်တို့၏ စွမ်းဆောင်ရည်မြင့် CNC Turning and Milling Machine ကို အကြမ်းခံပြီး အကြမ်းခံသောပစ္စည်းများဖြင့် လေးလံသောအသုံးပြုမှုအထိ ခံနိုင်ရည်ရှိအောင် တည်ဆောက်ထားပါသည်။ ထို့အပြင်၊ ပုံမှန်ပြုပြင်ထိန်းသိမ်းမှုနှင့် ပြုပြင်ထိန်းသိမ်းမှုသည် ရိုးရှင်းသောကြောင့် သင့်စက်ကို လာမည့်နှစ်များအထိ ထိပ်တန်းလည်ပတ်မှုအခြေအနေတွင် ထိန်းသိမ်းထားရန် လွယ်ကူစေသည်။

နိဂုံးချုပ်အနေဖြင့်၊ ကျွန်ုပ်တို့၏ Jingfusi® High-efficiency CNC Turning and Milling Machine သည် သင်၏ ထုတ်လုပ်မှု လုပ်ငန်းစဉ်များကို အလိုအလျောက် လုပ်ဆောင်နိုင်ပြီး ထိရောက်မှု တိုးတက်စေရန် အစွမ်းထက်ပြီး စွယ်စုံသုံး ကိရိယာတစ်ခု ဖြစ်ပါသည်။ သင်သည် အကြီးစား လည်ပတ်မှုများ သို့မဟုတ် စိတ်ကြိုက်၊ တစ်မျိုးတည်းသော အစိတ်အပိုင်းများကို ထုတ်လုပ်သည်ဖြစ်စေ ကျွန်ုပ်တို့၏စက်သည် သင့်အား ကောင်းမွန်သော အရည်အသွေးရလဒ်များကို လွယ်ကူစွာ ရရှိစေရန် ကူညီပေးနိုင်ပါသည်။ သရုပ်ပြအစီအစဉ်တစ်ခုစီစဉ်ရန် ယနေ့ကျွန်ုပ်တို့ကို ဆက်သွယ်ပြီး ကျွန်ုပ်တို့၏ထုတ်ကုန်သည် သင့်အတွက် အဘယ်အရာလုပ်ဆောင်နိုင်သည်ကို သင်ကိုယ်တိုင်ကြည့်ရှုပါ။

စက်ခရီးသွားပုံကြမ်း

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

ပစ္စည်း	အကြောင်းအရာ	ယူနစ်	CK46-5+5+Y	CK52-5+5+Y
ဆောင်ရွက်ဆဲ နယ်ပယ်	ကုတင်ပေါ်လှဲချလိုက်သည်။	မီလီမီတာ	Ø ၅၀၀
	စက်ဝိုင်းအပြင်ဘက်လှည့်သည့် အရှည်	မီလီမီတာ	320
	အများဆုံးဘားအချင်း	မီလီမီတာ	Ø ၄၅	Ø ၅၁ ~ ၅၅
အဓိကဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	6000 (4000)	4500 (3500)
	Spindle head အမျိုးအစား		A2-5	A2-6
	ဗိုင်းလိပ်တံ-အပေါက်အချင်း	မီလီမီတာ	Ø ၅၆	Ø ၆၆
ကျွေးပါ။	X/Z/Y ဝင်ရိုး အမြင့်ဆုံး လေဖြတ်ခြင်း။	မီလီမီတာ	၈၀၀/၄၇၀/၃၁၀
	X/Z/Y ဝင်ရိုးများ၏ အမြန်ရွေ့လျားမှု အများဆုံး	m/min	24 (ဆက်တင် 18)/24 (ဆက်တင် 18)/15 (ဆက်တင် 8)
	X/Z/Y ဝင်ရိုးဝက်အူချောင်း	မီလီမီတာ	၃၂/၃၂/၂၅
	X/Z/Y ဝင်ရိုး ရထားလမ်း	မီလီမီတာ	၃၅/၃၅/၂၅
ဓားမျှော်စင်	စခန်းရှစ်ခု	PCS	ဘူတာ 8 ခု၊ အပေါက်နှစ်ထပ်ကိရိယာကိုင်ဆောင်ထားနိုင်သည်၊ ရွေးချယ်နိုင်သည် 12 ဘူတာရှိသည်။
ပါဝါခေါင်း	ပါဝါဦးခေါင်းတူးလ် ပုံစံကိုင်ထားသည်။		ER25
	ပါဝါဦးခေါင်း၏အမြင့်ဆုံးမြန်နှုန်း	rpm	6000 (4000 သတ်မှတ်ထားသည်) 4000 မှ ထုတ်ကုန်များကို စီမံဆောင်ရွက်ရာတွင် အများအားဖြင့် အသုံးပြုနိုင်သည်။
	အများဆုံးတပ်ဆင်ခြင်းတူးဖော်ခြင်းနှင့်ကြိတ်ခေါင်းအချင်း	မီလီမီတာ	Ø ၁၆
	ပါဝါခေါင်းရိုးနှင့် ရှပ်ကြားအကွာအဝေး	မီလီမီတာ	65
လျှပ်စစ်စက်	အဓိက မော်တာ ပါဝါ/ ရုန်းအား	KW/Nm	7.5 KW/47.75NM၊ ရွေးချယ်နိုင်သော 11KW/70.03Nm သံမဏိအစိတ်အပိုင်းများအတွက် 80 နှင့်အထက် လုပ်ဆောင်နိုင်စွမ်း
	X/Z/Y ဝင်ရိုးမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	Yaskawa 1.8KW/11.5Nm။ ရွေးချယ်နိုင်သော မျိုးဆက်သစ် 2.4 KW / အဆင့်သတ်မှတ် 11.5Nm
	X/Z ပါဝါခေါင်းမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	2.4 KW/11.5NM
	ပါဝါဦးခေါင်းမော်တာ၏အမြင့်ဆုံးမြန်နှုန်း	rpm	5000
တခြား	Spindle positioning ဘရိတ်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား
	အိပ်ယာယိုင်	°	35°
	ဓားပြားအလျား X အနံ	မီလီမီတာ	700X290
	စက်ကိရိယာ အရှည် X အနံ X အမြင့်	မီလီမီတာ	2200X1580X2000
	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်	ကီလိုဂရမ်	3430
	စုစုပေါင်းစွမ်းအား	kw	13
	ပျမ်းမျှ ပါဝါသုံးစွဲမှု	kw/h	2

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	စက်ရုံစံ


Spindle radial ရိုက်သည်။		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0035


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Y-axis အနေအထားကို ပြန်လုပ်ပါ။		Y ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.004


C ဝင်ရိုး အနေအထား ပြန်လုပ်ပါ။		C-axis fixed point ၏ repositioning ကို သိရှိနိုင်သည်၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		C-axis ၏ ကျပန်းအနေအထား တိကျမှုကို ရှာဖွေပါ၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ ဆက်တင်များကို စစ်ဆေးပါ။	72 arc စက္ကန့်


ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		Cone ရိုက်တယ်။	0.015

ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		ကုပ်ကုပ်	0.01

ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
