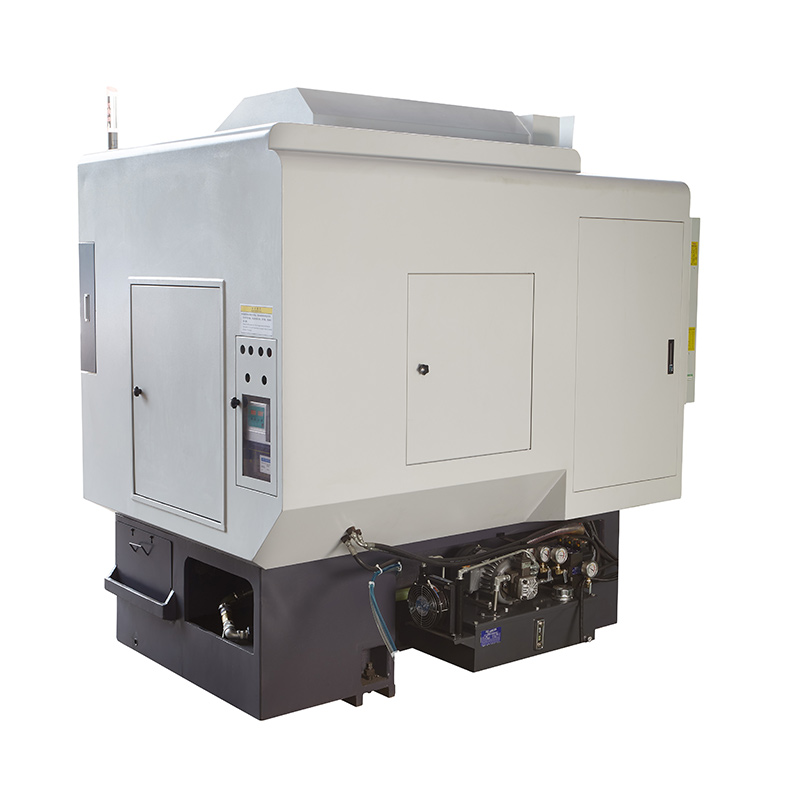

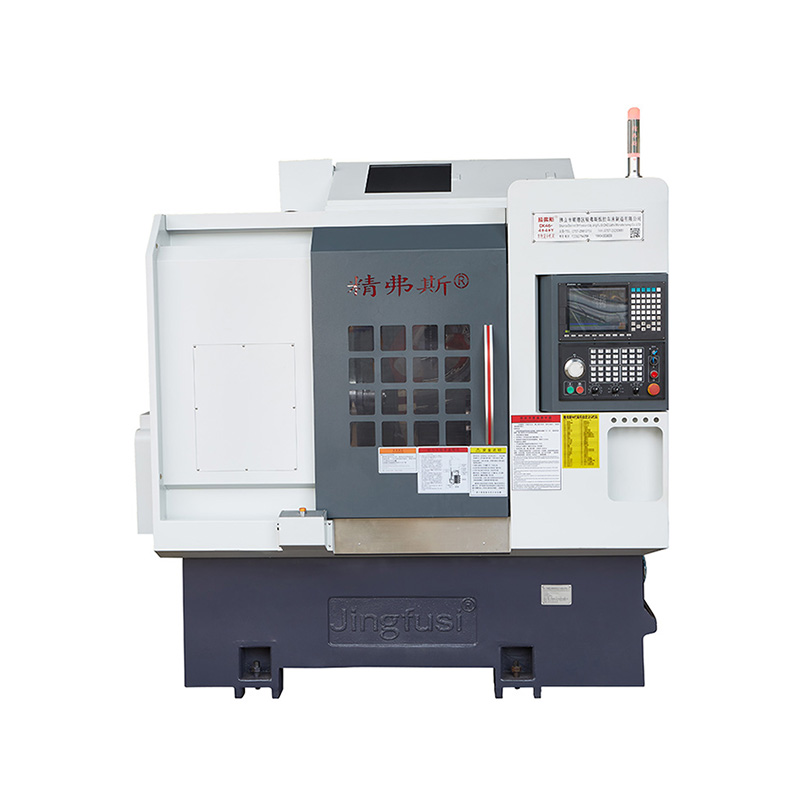

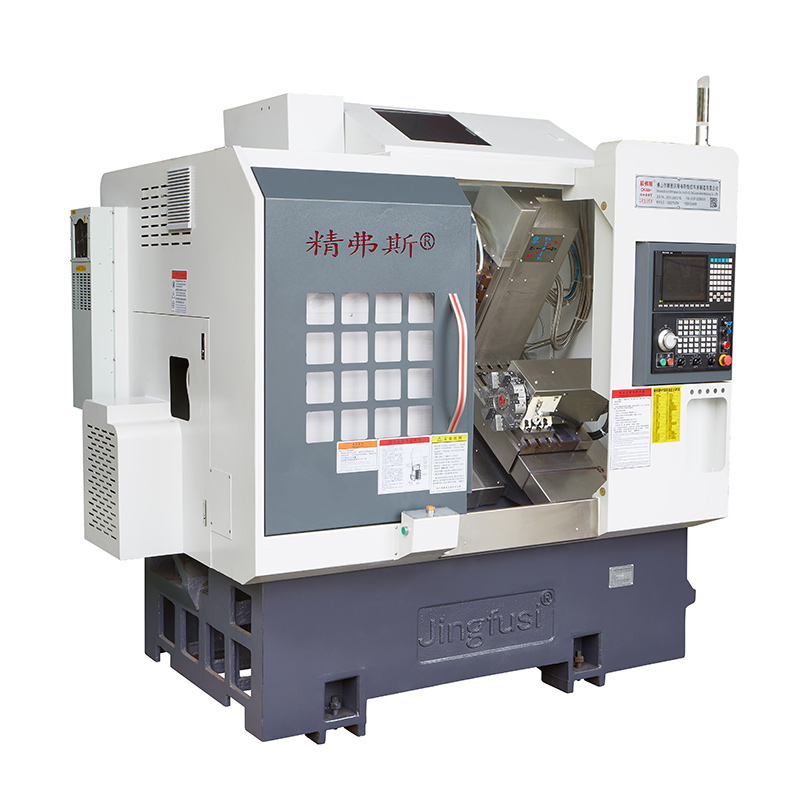

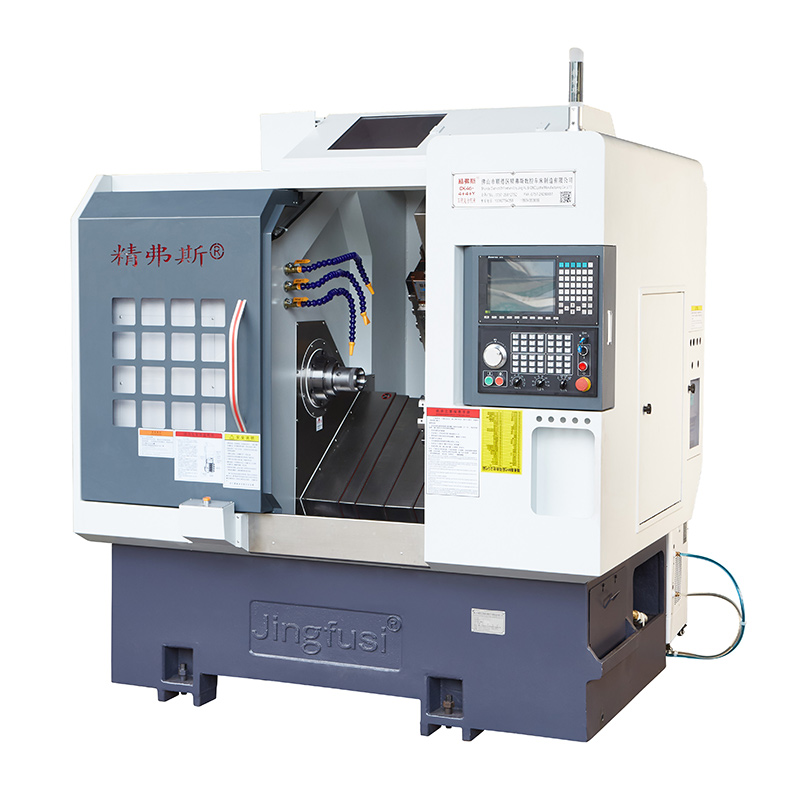

High Precision Turret Turning and Milling Machine

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့်၊ ကျွန်ုပ်တို့သည် သင့်အား Jingfusi® အရည်အသွေးမြင့် High Precision Turret Turning and Milling Machine ကို ပေးဆောင်လိုပါသည်။ ကျွန်ုပ်တို့သည် သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက် ဝန်ဆောင်မှုနှင့် အချိန်မီ ပို့ဆောင်ပေးမည်ဖြစ်သည်။

မော်ဒယ်:CK76DTY

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

လှည့်ခြင်းနှင့် ကြိတ်ခြင်းတွင် တိကျမှုသည် အဓိကဖြစ်ပြီး ကျွန်ုပ်တို့၏စက်သည် သင့်အား ထိုတိကျမှုကို ပေးပါသည်။ ခိုင်ခံ့ပြီး တာရှည်ခံသော တည်ဆောက်မှုဖြင့်၊ ဤစက်သည် အရည်အသွေးမြင့် အထွက်နှုန်းဖြင့် တိကျသော စက်ပိုင်းဆိုင်ရာ အလုပ်များကို ကိုင်တွယ်ဖြေရှင်းနိုင်စွမ်းရှိသည်။

ဤစက်၏ Jingfusi® turret ဒီဇိုင်းသည် စက်ယန္တရားအလုပ်မျိုးစုံအတွက် ပြီးပြည့်စုံသော ကိရိယာတန်ဆာပလာများကို လျင်မြန်လွယ်ကူစွာ ပြောင်းလဲနိုင်စေပါသည်။ အစွမ်းထက်သော ကြိတ်ဆုံတုံးနှင့် လှည့်သည့်လုပ်ဆောင်ချက်ဖြင့် သင်သည် ရှုပ်ထွေးသောအစိတ်အပိုင်းများကို လျင်မြန်တိကျစွာ ဖန်တီးနိုင်မည်ဖြစ်သည်။

ကျွန်ုပ်တို့၏ High Precision Turret Turning and Milling Machine သည် စက်လည်ပတ်မှုလုပ်ငန်းစဉ်ကို ရိုးရှင်းစေပြီး ထိရောက်မှုအမြင့်ဆုံးဖြစ်စေရန် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် မြန်နှုန်းမြင့် လုပ်ဆောင်ခြင်းနှင့် ဘက်စုံလုပ်ဆောင်နိုင်စွမ်းတို့ဖြင့် အလုပ်များနှင့် အက်ပ်လီကေးရှင်းအမျိုးမျိုးကို ကိုင်တွယ်ဖြေရှင်းရန် စွယ်စုံရနိုင်စေပါသည်။

ကျွန်ုပ်တို့၏စက်သည် တိကျရုံသာမက ကြာရှည်ခံအောင်လည်း တည်ဆောက်ထားသည်။ တာရှည်ခံပြီး ခိုင်ခံ့သောဘောင်ဖြင့်၊ ဤစက်သည် ကျယ်ပြန့်သောပစ္စည်းများနှင့် အသုံးချပရိုဂရမ်များကို ကိုင်တွယ်နိုင်ပြီး အကောင်းဆုံးသော ကုန်ထုတ်စွမ်းအားနှင့် ကျွမ်းကျင်မှုကို သေချာစေသည်။

ထို့အပြင်၊ ဤစက်၏ အလိုလိုသိမြင်နိုင်သော မျက်နှာပြင်သည် စက်ပစ္စည်းအသစ်အတွက်ပင် အသုံးပြုရလွယ်ကူစေသည်။ ထိန်းချုပ်မှုများသည် အသုံးပြုသူများ အဆင်ပြေစေရန်အတွက် ဒီဇိုင်းထုတ်ထားပြီး သင့်လက်တွင် အလွယ်တကူ ပရိုဂရမ်နှင့် စက်လုပ်ငန်းကို လုပ်ဆောင်နိုင်စေမည်ဖြစ်သည်။

ကျွန်ုပ်တို့၏ High Precision Turret Turning and Milling Machine သည် တာရှည်ခံမှု၊ ထိရောက်မှုနှင့် တိကျမှုအရ မျှော်လင့်ထားသည်ထက် ကျော်လွန်ပါသည်။ ၎င်း၏အစွမ်းထက်သောစွမ်းဆောင်ရည်များ၊ ခိုင်ခံ့သောတည်ဆောက်မှုနှင့်အသုံးပြုရလွယ်ကူသောအင်တာဖေ့စ်နှင့်အတူ၎င်းသည်သင်၏တိကျသောလှည့်ခြင်းနှင့်ကြိတ်ခြင်းလိုအပ်ချက်များအတွက်အကောင်းဆုံးဖြေရှင်းချက်ဖြစ်သည်။

Jingfusi® စက်ခရီးသွားပုံကြမ်း

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

ပစ္စည်း	စက်ခေါင်းပုံစံ	ယူနစ်	CK52DTY	CK76DTY	CK46DTY
ဆောင်ရွက်ဆဲ နယ်ပယ်	ဗိုင်းလိပ်တံ၏ အများဆုံးလည်ပတ်မှုအချင်း	မီလီမီတာ	Ø ၇၀၀
	စက်ဝိုင်းအပြင်ဘက်လှည့်သည့် အရှည်	မီလီမီတာ	520
	အများဆုံးဘားအချင်း	မီလီမီတာ	Ø ၅၅	Ø ၇၂	Ø ၄၅
အဓိကဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	4200 (3500)	3200 (သတ်မှတ် 2000)	6000 ( set 4500 )
	Spindle head အမျိုးအစား		A2 - ၆	A2 -8	A2 - 5
	ဗိုင်းလိပ်တံ-အပေါက်အချင်း	မီလီမီတာ	Ø ၆၆	Ø ၈၆	Ø ၅၆
ကျွေးပါ။	X/Z/Y ဝင်ရိုး အမြင့်ဆုံး လေဖြတ်ခြင်း။	မီလီမီတာ	260/500/±60
	90° ပါဝါခေါင်းသည် ဗိုင်းလိပ်တံ၏ဗဟိုကိုဖြတ်သွားသည်	မီလီမီတာ	30
	X/Z/Y ဝင်ရိုးများ၏ အမြန်ရွေ့လျားမှု အများဆုံး	m/min	24(ဆက်တင် 16)/ 24(ဆက်တင် 16)/14(ဆက်တင် 8)
	X/Z/Y ဝင်ရိုးဝက်အူချောင်း	မီလီမီတာ	40
	X/Z/Y ဝင်ရိုး roller လမ်းကြောင်း	မီလီမီတာ	၃၅/၄၅/၃၅
ပါဝါတိုင်	ပါဝါတိုင်ပုံစံ (ပါဝါတိုင်တပ်)၊	BMT	BMT55
	ပါဝါခေါင်းတုံး	IS	ER32
	ပုံသေကိရိယာကိုင်ဆောင်သူအရွယ်အစား	မီလီမီတာ	၂၅X၂၅
	Bore holder shank အချင်း	မီလီမီတာ	Ø၃၂
လျှပ်စစ်စက်	အဓိက မော်တာ ပါဝါ/ ရုန်းအား	KW/Nm	11KW/72Nm အဆင့်သတ်မှတ်ထားသည်။	15KW/ 98Nm အဆင့်သတ်မှတ်ထားသည်။	7.5 KW / အဆင့်သတ်မှတ် 47Nm
	X/Z/Y ဝင်ရိုးမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	yaskawa 2.9 KW / 18.6Nm၊ ရွေးချယ်နိုင်သော မျိုးဆက်သစ် 3.1 KW / 15Nm
	turret ပါဝါခေါင်းမော်တာ၏ပါဝါ / torque	KW/Nm	မျိုးဆက်သစ် 3.1 KW/15NM
	turret ပါဝါမော်တာ၏အမြင့်ဆုံးအမြန်နှုန်း	rpm	6000(သတ်မှတ်မှု 4000)၊ ဘုံမြန်နှုန်း≤4000
	ပါဝါဦးခေါင်းမော်တာ ပါဝါ/လိမ်အား	KW/Nm	3.1 KW/15NM
	turret tool ၏ ပါဝါ / torque မော်တာပြောင်းလဲခြင်း။	KW/Nm	မျိုးဆက်သစ် 1.0 KW / 3.1NM
Tailstock	Tailstock လေဖြတ်ခြင်း။	မီလီမီတာ	520
	tailstock ၏အမြင့်ဆုံး ဟိုက်ဒရောလစ်လေဖြတ်ခြင်း။	မီလီမီတာ	100
	Tailstock ထိပ်တွင် အပ်တစ်ချောင်းပါသော cone အပေါက် သွယ်သွယ်	MK	mohs 5#
	ထိပ်နှင့် chuck အကြား အများဆုံးအကွာအဝေး	မီလီမီတာ	690
အခြား	Spindle positioning ဘရိတ်ကိရိယာ		ဟိုက်ဒရောလစ်၊ ရွေးချယ်နိုင်သော ပရိုဂရမ်ပြုလုပ်နိုင်သည်။
	အိပ်ယာယိုင်	°	30° သို့မဟုတ် 15°
	စက်ကိရိယာ အရှည် X အနံ X အမြင့်	မီလီမီတာ	2500X1680X1900
	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်	ကီလိုဂရမ်	5000KG
	စုစုပေါင်းစွမ်းအား	kw	20
	ပျမ်းမျှ ပါဝါသုံးစွဲမှု	kw/h	3

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	ထောက်လှမ်းနည်း	စက်ရုံစံ


Spindle radial ရိုက်သည်။		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0035


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်းအမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Y-axis အနေအထားကို ပြန်လုပ်ပါ။		Y ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.004


C ဝင်ရိုး အနေအထား ပြန်လုပ်ပါ။		C-axis fixed point ၏ repositioning ကို သိရှိနိုင်သည်၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		C-axis ၏ ကျပန်းအနေအထား တိကျမှုကို ရှာဖွေပါ၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ ဆက်တင်များကို စစ်ဆေးပါ။	72 arc စက္ကန့်


ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		Cone ရိုက်တယ်။	0.015

ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		ကုပ်ကုပ်	0.01

ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
