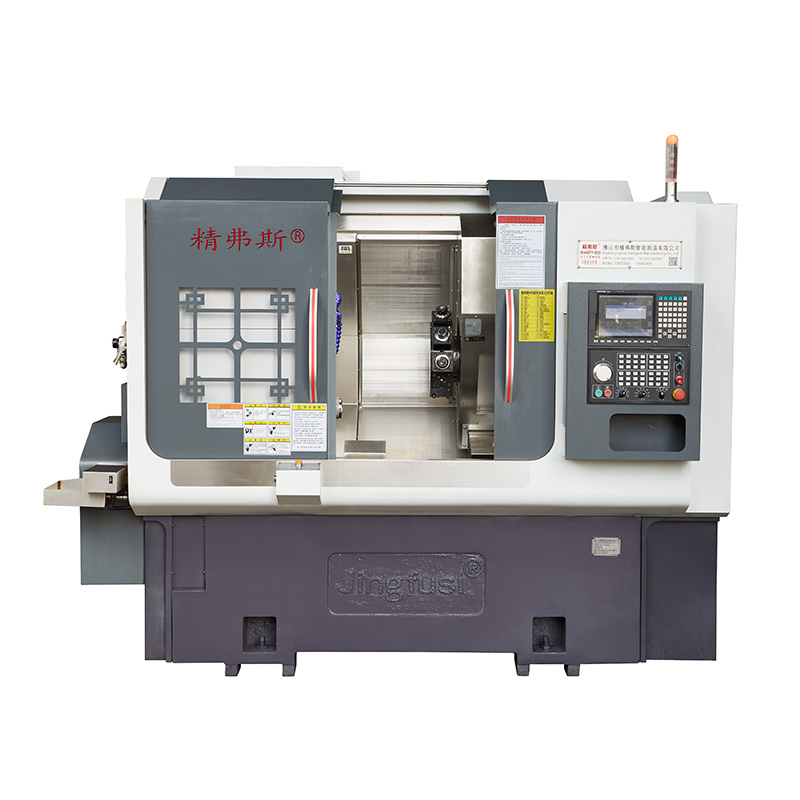

Multi-Tasking Turning CNC စက်ကိုလှည့်ခြင်းနှင့်ကြိတ်ဆုံ

ပိုမိုမြင့်မားသောတိကျမှုနှင့်ထိရောက်မှုရှိသောရှုပ်ထွေးသောအစိတ်အပိုင်းများကိုစက်ယန္တရားများအတွက်စုံလင်သောအလှည့်အပြောင်းနှင့်ကြိတ်ခွဲခြင်းများကိုမိတ်ဆက်ပေးခြင်း။ ဤ CNC လှည့်ခြင်းနှင့်ကြိတ်ခွဲစင်တာများကိုလှည့်ခြင်းနှင့်ကြိတ်ခွဲခြင်းလုပ်ငန်းများကိုကိုင်တွယ်ရန်တည်ဆောက်ထားပြီး CNC ဆိုင်မှမဆိုစွယ်စုံဖြည့်စွက်ခြင်းများပြုလုပ်ရန်တည်ဆောက်ထားသည်။

မော်ဒယ်:CK46DTY

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ဤ Multitasking CNC Lathe ၏အဓိကအင်္ဂါရပ်များထဲမှတစ်ခုမှာ Setup Time ကိုသိသိသာသာလျော့နည်းစေပြီးကုန်ထုတ်စွမ်းအားကိုသိသိသာသာလျော့နည်းစေသည်။ ၎င်း၏အဆင့်မြင့် CNC စနစ်ကတသမတ်တည်းနှင့်တိကျသောရလဒ်များကိုအချိန်တိုင်းတွင်တည်တံ့ခိုင်မြဲစေပြီး၎င်းသည်အသံအတိုးအကျယ်ထုတ်လုပ်မှုအတွက်အကောင်းဆုံးရွေးချယ်မှုဖြစ်သည်။

လုပ်ငန်းလည်ပတ်မှုအလှည့်အပြောင်းနှင့်ကြိတ်ခွဲခြင်း CNC Machine သည်ပလတ်စတစ်များမှသတ္တုများနှင့်အကြားရှိအရာအားလုံးကိုအမျိုးမျိုးသောပစ္စည်းများကိုကိုင်တွယ်နိုင်စွမ်းရှိသည်။ ၎င်း၏ခိုင်မာသည့်ဆောက်လုပ်ရေးသည်ထူးချွန်သောကြာရှည်ခံမှုနှင့်ရေရှည်စွမ်းဆောင်ရည်ကိုသေချာစေသည်။

ဤ CNC Multitask Mill Turn Machine သည်သင်၏တိကျသောစက်ပစ္စည်းလိုအပ်ချက်များနှင့်ကိုက်ညီရန်စံနှင့် optional features များနှင့်အတူပါ 0 င်သည်။ ၎င်း၏အစွမ်းထက်သောဗိုင်းလိပ်တံနှင့်အဆင့်မြင့်ဖြတ်တောက်ခြင်းကိရိယာများသည်အလွန်အမင်းအမြန်နှုန်းနှင့်တိကျမှန်ကန်မှုကိုပေးသည်။ အလိုအလျောက် tool changer သည်စက်ပစ္စည်းပြောင်းလဲခြင်းသည်စက်ပစ္စည်းပြောင်းလဲခြင်းမပြုဘဲမြန်ဆန်လွယ်ကူသောကိရိယာများကိုပြောင်းလဲစေနိုင်သည်။

သင်က Aerospace, ကာကွယ်ရေး, မော်တော်ကားသို့မဟုတ်အခြားစက်မှုလုပ်ငန်းများအတွက်စက်ရှုပ်ထွေးသောအစိတ်အပိုင်းဖြစ်စေ, CNC Multi-Tasking Turning စင်တာစက်သည်ပြီးပြည့်စုံသောရွေးချယ်မှုဖြစ်သည်။ ၎င်း၏သာလွန်စွမ်းဆောင်ရည်နှင့်ယုံကြည်စိတ်ချရမှုနှင့်အတူဤစက်သည်သင်၏မျှော်လင့်ချက်များထက်ကျော်လွန်ပြီးသင့်စက်စွမ်းစွမ်းရည်ကိုနောက်အဆင့်သို့ပို့ဆောင်ရန်ကူညီသည်။

အချုပ်အားဖြင့်ဆိုရလျှင် Multi-Tasking Turning နှင့်ကြိတ်ခွဲခြင်း CNC စက်သည်မည်သည့် CNC ဆိုင်နှင့်မျှမတူပါ။ ၎င်းသည်လက်မပြတ်သောစွမ်းဆောင်ရည်, တိကျမှုနှင့်ထိရောက်မှုကိုပေးသည်။ ၎င်းကိုသင်၏စက်ပစ္စည်းလိုအပ်ချက်များအားလုံးအတွက်အကောင်းဆုံးသောဖြေရှင်းချက်ကိုပေးသည်။ သင်၏စီးပွားရေးလုပ်ငန်းကိုနောက်အဆင့်သို့ယူရန်အခွင့်အလမ်းကိုမလွတ်ခိုင်းပါ။

စက် Travel ပုံ

Automatic Turret Turning and Milling Machine

ကုန်ပစ္စည်းအသေးစိတ်

parameter စာရင်း

အချက်	ခုံ၏မော်ဒယ်	တခု	CK52dty	ck76dty	ck46dty
processing scope	ဗိုင်းလိပ်တံအများဆုံးအလှည့်အချင်း	မီစေမယ်	ø 700
	အများဆုံးလှည့်အပြင်စက်ဝိုင်းအရှည်	မီစေမယ်	520
	အများဆုံးဘားအချင်း	မီစေမယ်	ø 55	ø 72	ø 45
ကျောင်းအုပ်ကြီးဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	r / min	4200 (3500 ချိန်ညှိခြင်း)	3200 (2000 setting)	6000 (4500 သတ်မှတ်ပါ)
	ဗိုင်းလိပ်တံခေါင်း		A2 - 6	A2 -8	A2 - 5
	ဗိုင်းလိပ်တံမှတဆင့်အပေါက်	မီစေမယ်	ø 66	ø 86	ø 56
ကြှေးမှေး	X / z / y ဝင်ရိုးအများဆုံးလေဖြတ်ခြင်း	မီစေမယ်	260/500 / ± 60
	90 ဒီဂရီပါဝါခေါင်းသည်ဗိုင်းလိပ်တံ၏ဗဟိုမှတဆင့်ဖြတ်သန်းသွားသည်	မီစေမယ်	30
	X / z / y ဝင်ရိုး၏အများဆုံးမြန်ဆန်စွာလှုပ်ရှားမှု	m / ငါ့	24 (setting 16) / 24 (setting 16) / 14 (setting 8)
	x / z / y ဝင်ရိုးတန်းလှံတံ	မီစေမယ်	40
	X / z / y ဝင်ရိုး Axis roller လမ်းကြောင်း	မီစေမယ်	35/45/35
ပါဝါဆုံလည်	ပါဝါဆုံလည်ပုံစံ (Power Turret)	မည်သည့်ဘလဲ	bmt55
	Power Head Collet	ဖြစ်	er32
	Fixed Tool Holder အရွယ်အစား	မီစေမယ်	25x25
	ကိုင်ဆောင်သူ Shanklank အချင်း	မီစေမယ်	ø32
လျှပ်စစ်စက်အမျိုးမျိုး	Main Motor Power / Torque	kw / nm	11KW / rated 72nm	15KW / rated 98nm	7.5 kw / rated 47nm
	X / z / y ဝင်ရိုးမော်တာမော်တာပါဝါ / torque	kw / nm	yaskawa 2.9 kw /18.6nm လျာငှါအသစ် GAND3.1 KW / 15nM
	Power / Torque ကိုဆုံလည်ပါဝါခေါင်းမော်တာ	kw / nm	မျိုးဆက်သစ် 3.1 KW / 15nM
	ဆုံလည်မော်တာအများဆုံးမြန်နှုန်း	r / min	6000 (setting 4000), ဘုံမြန်နှုန်း 4000
	Power Head Motor Power / Torque	kw / nm	3.1 KW / 15nm
	Power / Torque ၏ဆုံလည်ကိရိယာများပြောင်းလဲနေတဲ့မော်တာ	kw / nm	Genter1.0 kw /3.11nm
Tailstock	Tailstock လေဖြတ်	မီစေမယ်	520
	Tailstock ၏အများဆုံးဟိုက်ဒရောလစ်လေဖြတ်	မီစေမယ်	100
	Tailstock Topestock Top Dedletle Cone Hole Taper	မေ	MOHS 5 # #
	အစွန်အဖျားနှင့် Chuck အကြားအများဆုံးအကွာအဝေး	မီစေမယ်	690
အခြား	ဗိုင်းလိပ်တံကိုဘရိတ်စက်ကိရိယာ		ဟိုက်ဒရောလစ်, optional programmable
	အိပ်ရာအကေးမ	°	30 °သို့မဟုတ် 15 °
	Machine Tool အရှည် x width x အမြင့်	မီစေမယ်	2500x1680x1900
	တစ်ခုလုံးကိုစက်၏စုစုပေါင်းအလေးချိန်	ကေှ့မျှန်း	5000kg
	စုစုပေါင်းပါဝါ	kw	20
	ပျမ်းမျှပါဝါစားသုံးမှု	kw / h	3

စက်ကိရိယာတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်မှု

စက်တိကျမှန်ကန်မှု, jingfus အချက်များစံနှုန်း:
အဓိကစမ်းသပ်မှုကို	သိတတ်သောပုံ	ထောက်လှမ်းနည်းလမ်း	စက်ရုံစံ


ဗိုင်းလိပ်တံ radial beat		အပြင်ဘက်ကန်တော့ချွန်၏ထွက်ပေါက် detect	0.0035


x-axis ထပ်ဆင့်အနေအထား		x-axis ၏ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


z-axis ထပ်ဆင့်အနေအထား		z ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


y-axis ထပ်အနေအထား		အဆိုပါ y ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.004


C 0 င်ရိုးထပ်ဆင့်အနေအထား		C-Axis Fixed Point ၏ repositioning မှတ်စုများကိုမှတ်သားထားပါကအအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ,	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		မှတ်စု - C-Axis ၏ကျပန်းအနေအထားကိုမှတ်စုများကိုစစ်ဆေးပါ။ အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ, ထို့နောက်ထပ်ခါတလဲလဲချိန်ညှိချက်များကိုစစ်ဆေးပါ	72 arc စက္ကန့်


Power Head Clamping Beating		ကန်တော့ချွန်	0.015

Power Head Clamping Beating		clamping ရိုက်နှက်ခြင်း	0.01

အကယ်. ဖောက်သည်သည် ISO သို့မဟုတ် VD1 ၏တိကျမှန်ကန်မှုကို X / z / y ဝင်ရိုး၏တိကျမှုကိုစစ်ဆေးလိုပါကစာချုပ်ကိုရေးသားသည့်အချိန်တွင်ဆုံးဖြတ်ရမည်။ 0 ယ်ယူသူသည်ဤပစ္စည်းကို Jingfusi စက်ရုံကိုလက်ခံခြင်း၏တစ်ချိန်တည်းတွင်စမ်းသပ်ရမည်။
