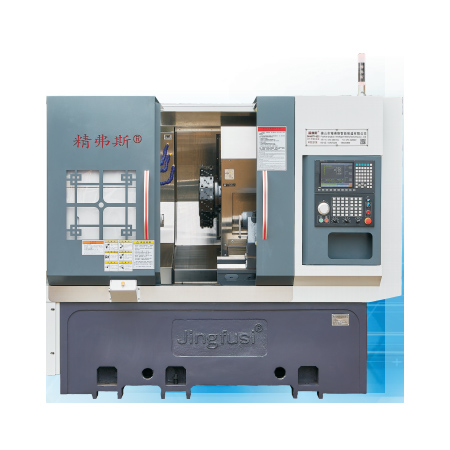

Power Turret Turning နှင့် Milling ပေါင်းစပ်စက်

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူများအနေဖြင့် ကျွန်ုပ်တို့၏စွမ်းရည်ဖြင့် Jingfusi® သည် ကျွန်ုပ်တို့၏ Power Turret Turning and Milling Combined Machine ကို တင်ဆက်ခြင်းအတွက် ဂုဏ်ယူပါသည်။ ကျွန်ုပ်တို့သည် ထိပ်တန်းရောင်းချပြီးနောက် ဝန်ဆောင်မှုကို ပေးဆောင်ရန်နှင့် ကုန်ပစ္စည်းကို အချိန်နှင့်တစ်ပြေးညီ ပေးပို့ရန် အာမခံပါသည်။ ကျွန်ုပ်တို့၏စက်ကိရိယာများ၏ တသမတ်တည်းအရည်အသွေးကို ထိန်းသိမ်းထားရန်၊ ကျွန်ုပ်တို့သည် စက်ကိုယ်ထည်တည်ဆောက်မှုနှင့် ဖွဲ့စည်းမှုတပ်ဆင်မှုနှစ်ခုစလုံးတွင် စံပြုချဉ်းကပ်နည်းကို လိုက်နာပါသည်။ ၎င်းတွင် တည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရမှု ရှိစေရန်အတွက် တည်ငြိမ်မှုနှင့် ယုံကြည်စိတ်ချရမှု ရှိစေရန်အတွက် ၎င်းတွင် လဲလှယ်နိုင်သော ဖြတ်စက်ပါဝါခေါင်းနှင့် ကိရိယာတန်ဆာပလာများ အပါအဝင် ယူနီဖောင်းဆက်စပ်ပစ္စည်းများကို အသုံးပြုခြင်း ပါဝင်သည်။ ကျွန်ုပ်တို့၏စက်သည် ရိုးရှင်းပြီး လက်တွေ့ကျသောဖွဲ့စည်းပုံဖြင့် ဒီဇိုင်းထုတ်ထားပြီး၊ လက်တွေ့ကမ္ဘာအသုံးချပရိုဂရမ်များနှင့် အံဝင်ခွင်ကျဖြစ်စေကာ အသုံးပြုရလွယ်ကူသောလည်ပတ်မှုအတွက် အင်ဂျင်နီယာချုပ်ဖြစ်သည်။

မော်ဒယ်:CK52DTY

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ပရော်ဖက်ရှင်နယ်ထုတ်လုပ်သူအနေဖြင့် ကျွန်ုပ်တို့ Jingfusi® သည် သင့်အား Power Turret Turning and Milling Combined Machine ကို ပေးဆောင်လိုပါသည်။

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

ပစ္စည်း	စက်ခေါင်းပုံစံ	ယူနစ်	CK46DTY	CK52DTY
ဆောင်ရွက်ဆဲ နယ်ပယ်	ဗိုင်းလိပ်တံ၏ အများဆုံးလည်ပတ်မှုအချင်း	မီလီမီတာ	Ø ၆၀၀
	စက်ဝိုင်းအပြင်ဘက်လှည့်သည့် အရှည်	မီလီမီတာ	300
	အများဆုံးဘားအချင်း	မီလီမီတာ	Ø ၄၅	Ø ၅၅
အဓိကဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	6000 (4500)	4200 (3500)

	Spindle head အမျိုးအစား		A2-5	A2-6
	ဗိုင်းလိပ်တံ-အပေါက်အချင်း	မီလီမီတာ	Ø ၅၆	Ø ၆၆
ကျွေးပါ။	X/Z/Y ဝင်ရိုး အမြင့်ဆုံး လေဖြတ်ခြင်း။	မီလီမီတာ	800/400/±60


	90° ပါဝါခေါင်းသည် ဗိုင်းလိပ်တံ၏ဗဟိုကိုဖြတ်သွားသည်	မီလီမီတာ	60
	X/Z/Y ဝင်ရိုးများ၏ အမြန်ရွေ့လျားမှု အများဆုံး	m/min	24(ဆက်တင် 18) / 24(ဆက်တင် 18) /15(ဆက်တင် 12)
	X/Z/Y ဝင်ရိုးဝက်အူချောင်း	မီလီမီတာ	၃၂/၃၂/၃၂
	X/Z/Y ဝင်ရိုး roller လမ်းကြောင်း	မီလီမီတာ	၃၅/၃၅/၃၅
ပါဝါတိုင်	ပါဝါတိုင်ပုံစံ (ပါဝါတိုင်တပ်)၊	BMT	BMT45၊ ရွေးချယ်နိုင်သော BMT55

	ပါဝါခေါင်းတုံး	IS	ER25
	ပုံသေကိရိယာကိုင်ဆောင်သူအရွယ်အစား	မီလီမီတာ	၂၅X၂၅
	Bore holder shank အချင်း	မီလီမီတာ	Ø၂၅
Tailstock	အဓိက မော်တာ ပါဝါ/ ရုန်းအား	KW/Nm	7.5 KW / အဆင့်သတ်မှတ် 47Nm	11KW/72Nm အဆင့်သတ်မှတ်ထားသည်။


	X/Z/Y ဝင်ရိုးမော်တာ ပါဝါ/ရုန်းအား	KW/Nm	yaskawa 1.8KW/11.5N။ ရွေးချယ်နိုင်သော မျိုးဆက်သစ် 2.4 KW/ အဆင့်သတ်မှတ် 11.5Nm
	turret ပါဝါမော်တာ၏အမြင့်ဆုံးအမြန်နှုန်း	rpm	80000°(ပါဝါခေါင်း ≤7000 ပြောင်းလဲမှု၊ 90° ပါဝါခေါင်း ≤6000 ပြောင်းလဲမှု)
	ပါဝါဦးခေါင်းမော်တာ ပါဝါ/လိမ်အား	KW/Nm	8.5 KW / အဆင့်သတ်မှတ် 16.5Nm
	turret tool ၏ ပါဝါ / torque မော်တာပြောင်းလဲခြင်း။	KW/Nm	မျိုးဆက်သစ် 1.0 KW / 3.1NM
တခြား	Spindle positioning ဘရိတ်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား


	အိပ်ယာယိုင်	°	35°
	စက်ကိရိယာ အရှည် X အနံ X အမြင့်	မီလီမီတာ	2200X1500X1900
	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်	ကီလိုဂရမ်	3900KG
	စုစုပေါင်းစွမ်းအား	kw	15
	ပျမ်းမျှ ပါဝါသုံးစွဲမှု	kw/h	3

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	စက်ရုံစံ


Spindle radial ရိုက်သည်။		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0035


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.003


Y-axis အနေအထားကို ပြန်လုပ်ပါ။		Y ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.004


C ဝင်ရိုး အနေအထား ပြန်လုပ်ပါ။		C-axis fixed point ၏ repositioning ကို သိရှိနိုင်သည်၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		C-axis ၏ ကျပန်းအနေအထား တိကျမှုကို ရှာဖွေပါ၊ မှတ်ချက်- အအေးအင်ဂျင်နှင့် အင်ဂျင်ပူခြင်း အမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ ဆက်တင်များကို စစ်ဆေးပါ။	72 arc စက္ကန့်


ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		Cone ရိုက်တယ်။	0.015

ပါဝါခေါင်းကို ကုပ်ရိုက်တယ်။		ကုပ်ကုပ်	0.01

ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
