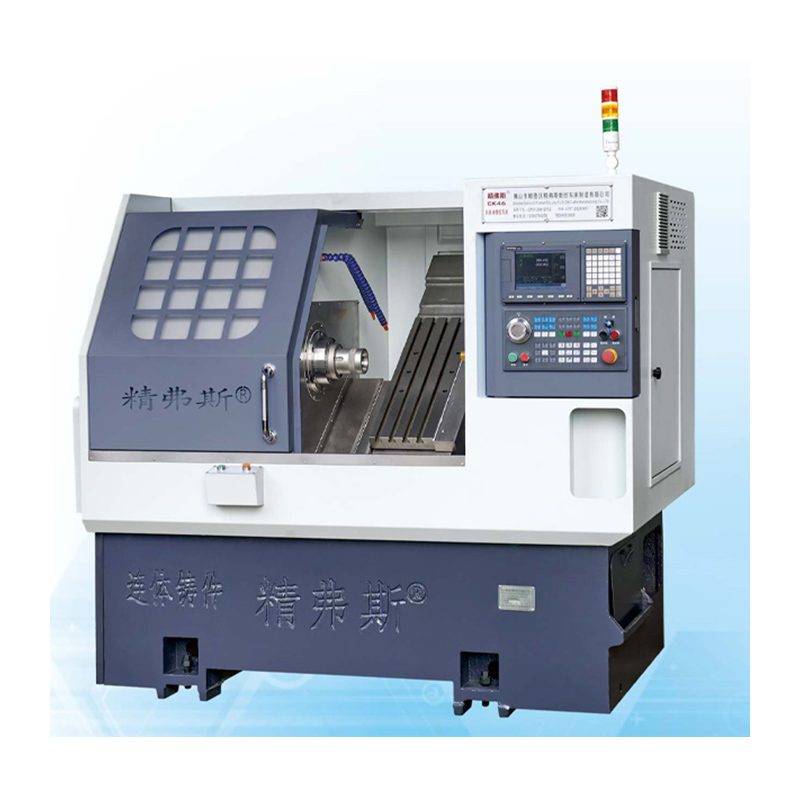

Slant Bed CNC Lathe စက်

Jingfusi® slant bed CNC စက်သည် ကွန်ပျူတာ ဂဏန်းထိန်းချုပ်မှု (CNC) စက် အမျိုးအစားဖြစ်ပြီး စောင်း သို့မဟုတ် စောင်းအိပ်သည့် ဒီဇိုင်းပါရှိသည်။ ဤဒီဇိုင်းသည် သမားရိုးကျ ပြားချပ်ချပ်အိပ်စက်များနှင့် ကွဲပြားသည်။ စောင်းအိပ်စက်တွင်၊ စက်၏အိပ်ရာ သို့မဟုတ် အောက်ခံသည် ပုံမှန်အားဖြင့် ၃၅ ဒီဂရီဝန်းကျင်၊ အလျားလိုက်လေယာဉ်နှင့် ဆက်စပ်နေသည့် ထောင့်တစ်ခုတွင် စောင်းထားသည်။ ဤဒီဇိုင်းသည် အားသာချက်များစွာကို ပေးစွမ်းပြီး ခေတ်မီစက်ယန္တရားနှင့် ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များတွင် အသုံးများသည်။

မော်ဒယ်:CK46

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® Slant Bed CNC Lathe စက်၏အင်္ဂါရပ်များ-

35 ဒီဂရီစောင်းအိပ် CNC စက်
Chip သယ်ဆောင်နိုင်မှုစွမ်းရည်သည် ကြီးမားပြီး အဆင်ပြေသောကြောင့် သုံးစွဲသူများသည် ရှေ့ သို့မဟုတ် အနောက်တွင် ချစ်ပ်သယ်ဆောင်ခြင်းကို ရွေးချယ်နိုင်သည်။
ဝက်အူကြိုဆန့်တာဘဲ
Gang type tool post ပါ။

ဤသည်မှာ slant bed CNC စက်၏အဓိကအင်္ဂါရပ်များနှင့်အကျိုးကျေးဇူးများဖြစ်သည်။

တောင့်တင်းမှု- စောင်းအိပ်သည့် ဒီဇိုင်းသည် စက်၏ တောင့်တင်းမှုကို တိုးမြင့်စေပြီး ဖြတ်တောက်သည့်ကိရိယာများနှင့် အလုပ်အပိုင်းအစများအတွက် ပိုမိုကောင်းမွန်သော ပံ့ပိုးမှုနှင့် တည်ငြိမ်မှုကို ပေးစွမ်းသည်။ ဤတင်းကျပ်မှုသည် စက်ပိုင်းဆိုင်ရာ တိကျမှုနှင့် မျက်နှာပြင် အပြီးသတ်မှုကို ပိုမိုကောင်းမွန်စေသည်။

Chip စီမံခန့်ခွဲမှု- အိပ်ရာ၏စောင်းစောင်းသည် ပိုမိုထိရောက်သော ချစ်ပ်ပြားများကို ဖယ်ရှားနိုင်စေပါသည်။ စက်လည်ပတ်နေစဉ်အတွင်း ထုတ်လုပ်သော ချစ်ပ်ပြားများသည် အလုပ်ဧရိယာနှင့် ဝေးကွာသွားတတ်ပြီး ချစ်ပ်များတည်ဆောက်မှုနှင့် ကိရိယာပျက်စီးမှုအန္တရာယ်ကို လျှော့ချပေးသည်။

Ergonomics- Slant bed lathes များသည် မကြာခဏဆိုသလို ပို၍ ergonomic ဒီဇိုင်းရှိသောကြောင့် အော်ပရေတာများအတွက် workpieces များကို load နှင့် unload လုပ်ရန်ပိုမိုလွယ်ကူစေသည်။ စောင်းအိပ်သောအိပ်ယာသည် အော်ပရေတာ၏စွမ်းဆောင်ရည်နှင့် ဘေးကင်းမှုကို ပိုမိုကောင်းမွန်စေသည့် စက်ကိရိယာဧရိယာကို ပိုမိုကောင်းမွန်စွာမြင်နိုင်စေသည်။

ကိရိယာဝင်ရောက်စွက်ဖက်မှုကို လျှော့ချပေးသည်- အထူးသဖြင့် ရှုပ်ထွေးသော သို့မဟုတ် ပုံသဏ္ဍာန် အစိတ်အပိုင်းများကို ပြုပြင်သည့်အခါတွင် ဖြတ်တောက်သည့်ကိရိယာနှင့် workpiece အကြား အနှောင့်အယှက်ဖြစ်နိုင်ခြေကို လျှော့ချပေးသည်။

High-Speed Machining- Slant bed lathes များသည် မြန်နှုန်းမြင့် စက်လည်ပတ်မှုများအတွက် ကောင်းမွန်သင့်လျော်ပါသည်။ တိုးတက်လာသော တောင့်တင်းမှုနှင့် ချစ်ပ်များကို ဖယ်ရှားနိုင်စွမ်းသည် ပိုမိုမြန်ဆန်သောဖြတ်တောက်မှုအမြန်နှုန်းနှင့် မြင့်မားသော ကုန်ထုတ်စွမ်းအားကို ရရှိစေသည်။

ဘက်စုံအသုံးပြုနိုင်မှု- ဤစက်များသည် စွယ်စုံရရှိပြီး မျက်နှာ၊ လှည့်ခြင်း၊ တူးဖော်ခြင်း၊ threading နှင့် grooving အပါအဝင် ကျယ်ပြန့်သော အလှည့်အပြောင်းလုပ်ငန်းများအတွက် အသုံးပြုနိုင်ပါသည်။

အလိုအလျောက်ပေါင်းစပ်ခြင်း- Slant bed CNC lathes များကို စက်ရုပ် loaders များကဲ့သို့ စက်ရုပ် loaders များ နှင့် အလွယ်တကူ ပေါင်းစပ်နိုင်ပြီး ကုန်ထုတ်စွမ်းအားမြှင့်တင်ရန်နှင့် လူကိုယ်တိုင်လုပ်အားကို လျှော့ချရန်။

တိကျမှုနှင့် တိကျမှု- Slant bed ဒီဇိုင်း၏ တောင့်တင်းမှုနှင့် တည်ငြိမ်မှုသည် ပိုမိုမြင့်မားသော စက်ပိုင်းဆိုင်ရာတိကျမှုနှင့် တိကျမှုကို အထောက်အကူဖြစ်စေပြီး တင်းကျပ်သောသည်းခံမှုလိုအပ်သော အပလီကေးရှင်းများအတွက် သင့်လျော်စေသည်။

ပစ္စည်း လိုက်ဖက်ညီမှု- Slant bed lathes သည် သတ္တုများ၊ ပလတ်စတစ်များနှင့် ပေါင်းစပ်ပစ္စည်းများ အပါအဝင် ပစ္စည်းမျိုးစုံကို ကိုင်တွယ်နိုင်ပြီး၊ အာကာသ၊ မော်တော်ယာဥ်နှင့် ဆေးဘက်ဆိုင်ရာ စက်ပစ္စည်းထုတ်လုပ်ခြင်းကဲ့သို့သော ကျယ်ပြန့်သော စက်မှုလုပ်ငန်းအတွက် သင့်လျော်စေသည်။

ကိရိယာပြောင်းလဲမှုများ- စက်ရပ်ချိန်ကို လျှော့ချရန်နှင့် ထိရောက်မှု တိုးမြင့်စေသည့် ကိရိယာပြောင်းလဲမှုများကို လျင်မြန်စွာနှင့် အလိုအလျောက် ပြောင်းလဲနိုင်စေမည့် ကိရိယာပြောင်းကိရိယာများ တပ်ဆင်ထားပါသည်။

အချုပ်အားဖြင့်ဆိုရသော်၊ စောင်းအိပ်သည့် CNC စက်သည် ပိုမိုကောင်းမွန်သော တောင့်တင်းမှု၊ ချစ်ပ်စီမံခန့်ခွဲမှုနှင့် ergonomics အပါအဝင် သမားရိုးကျ ပြားချပ်ချပ် ပေါင်းစက်များထက် အားသာချက်များစွာကို ပေးဆောင်ပါသည်။ တိကျမှု၊ ထိရောက်မှု၊ နှင့် ဘက်စုံသုံးနိုင်မှုတို့ မရှိမဖြစ် လိုအပ်သည့် ခေတ်မီစက်မှုစနစ်များတွင် ဤစက်များကို အများအားဖြင့် အသုံးပြုကြသည်။

စက်ခရီးသွားပုံကြမ်း

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

စီမံကိန်း		ယူနစ်	CK46	CK52	CK76
အများဆုံးလှည့်အရှည်		မီလီမီတာ	350
ကုတင်ပေါ်တွင် အများဆုံးလှည့်သည့်အချင်း		မီလီမီတာ	Ø ၅၀၀
စကိတ်ဘုတ်ပေါ်တွင် အများဆုံးလှည့်ပတ်မှု		မီလီမီတာ	Ø ၁၆၀
အိပ်ယာယိုင်		°	35°
X/Z ဝင်ရိုး၏ ထိရောက်သော ခရီး		မီလီမီတာ	လုံးပတ် 1000/400
X/Z ဝင်ရိုးဝက်အူ သတ်မှတ်ချက်များ		မီလီမီတာ	32
X/Z ဝင်ရိုး ရထားလမ်း သတ်မှတ်ချက်များ		မီလီမီတာ	35
X/Z-axis မော်တာ ပါဝါ		KW	1.3
X/Z ဝင်ရိုး၏ အမြင့်ဆုံး အမြန်ရွေ့လျားမှု		m/min	24
စက်ကိရိယာ အရှည် X အနံ X အမြင့်		မီလီမီတာ	2100X1580X1800
စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်		ကီလိုဂရမ်	2600
ဓားနံပါတ်		ပြင်ဆင်ပါ။	8
လေးထောင့်ဓားအရွယ်အစား		မီလီမီတာ	20X20
အပေါက်အဝိုင်းအရွယ်အစား		မီလီမီတာ	Ø၂၀
စုစုပေါင်းစွမ်းအား		kw	13	13	16
ပျမ်းမျှ ပါဝါသုံးစွဲမှု		kw/h	2	2	2.5
ပင်မရိုးတံ	Spindle end မျက်နှာပုံစံ		A2-5	A2-6	A2-8


	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	6000 (4500)	4200 (3500)	3200 (2500)
	Spindle မော်တာပါဝါ	KW	7.5	7.5	11
	spindle motor ၏ torque အဆင့်သတ်မှတ်ထားသည်။	ကမ္မဿကာ	47.8Nm	47.8Nm	72Nm
	အများဆုံးဘားဖြတ်သွားသောအချင်း	မီလီမီတာ	Ø ၄၅	Ø ၅၁	Ø ၇၅

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	ထောက်လှမ်းနည်း	စက်ရုံစံ


Spindle radial ရိုက်ခြင်း၊		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0025


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်းအမှားကို ထေမိစေရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
