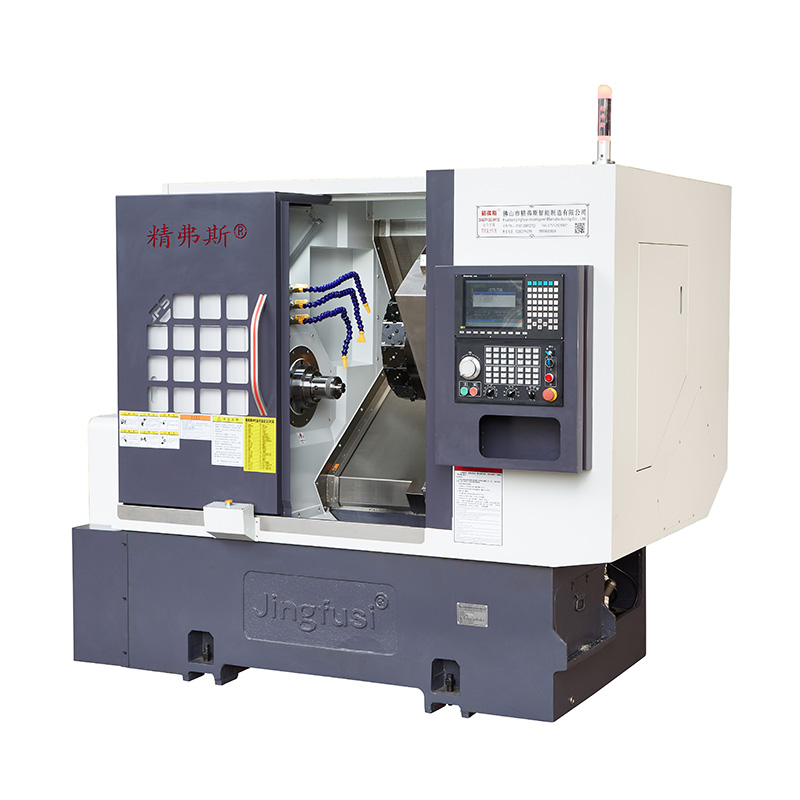

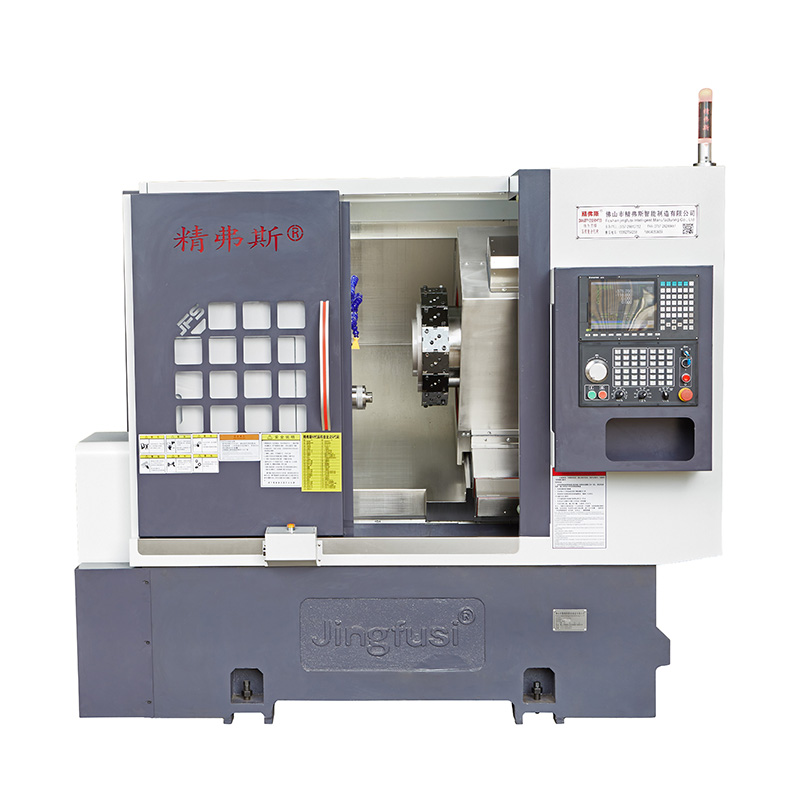

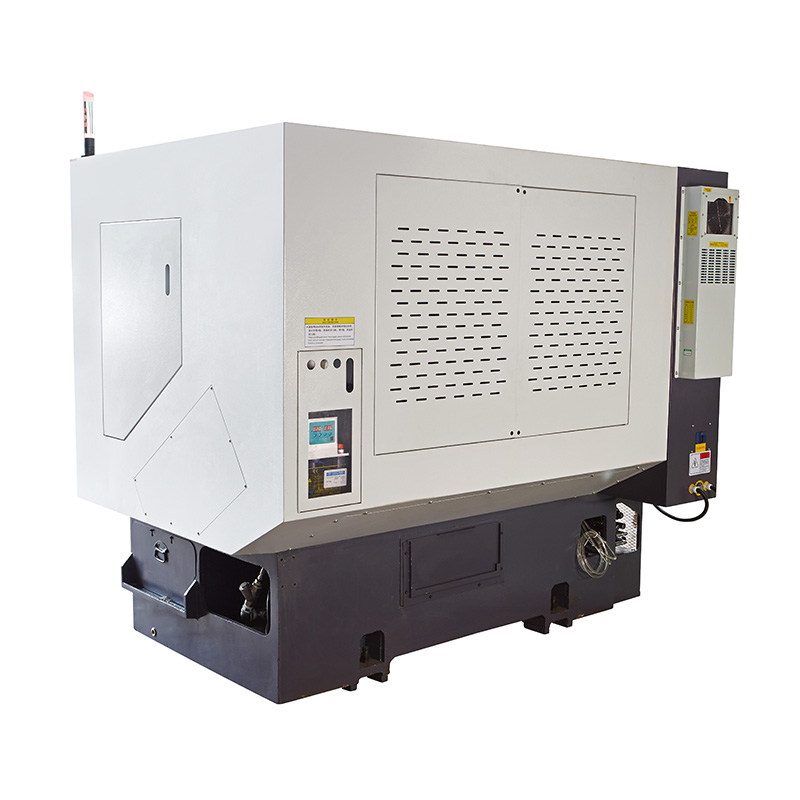

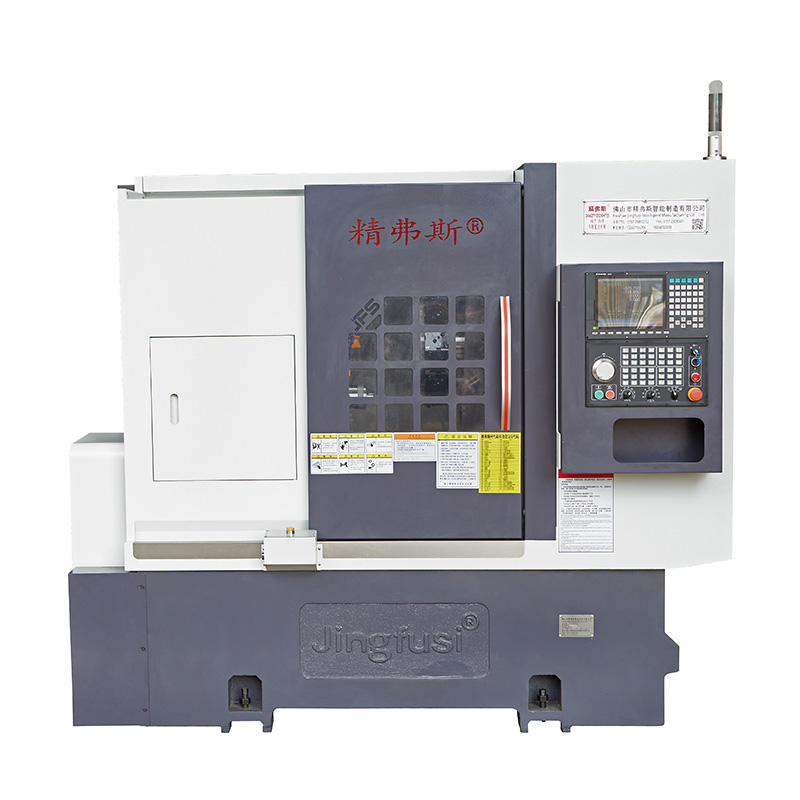

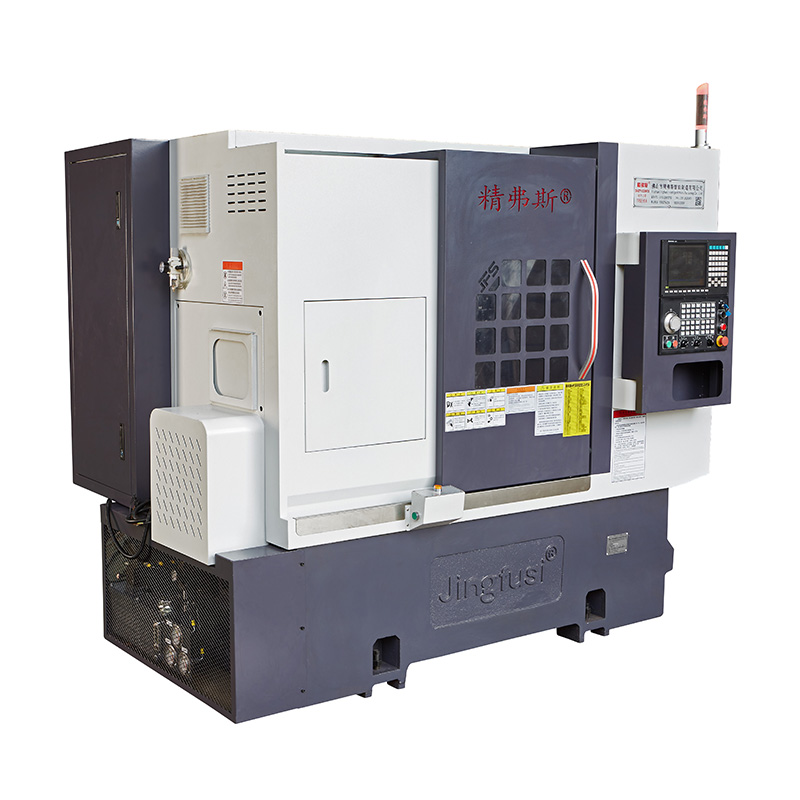

Turret Turning နှင့် Milling ပေါင်းစပ်စက်များ

ပရော်ဖက်ရှင်နယ်အရည်အသွေးမြင့် Turret Turning and Milling Combined Machines ထုတ်လုပ်သူအနေဖြင့်၊ သင်သည် ကျွန်ုပ်တို့၏စက်ရုံမှ Turret Turning and Milling Combined Machines များကို ဝယ်ယူရန် စိတ်ချနိုင်ပြီး သင့်အား အကောင်းဆုံးရောင်းချပြီးနောက် ဝန်ဆောင်မှုနှင့် အချိန်မီ ပို့ဆောင်ပေးမည်ဖြစ်ပါသည်။

မော်ဒယ်:CK76T-600

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

နောက်ဆုံးပေါ်ရောင်းချမှု၊ စျေးနှုန်းချိုသာပြီး အရည်အသွေးမြင့် Turret Turning and Milling Combined Machines များကို ဝယ်ယူရန် သင့်အား ကျွန်ုပ်တို့၏စက်ရုံသို့လာရောက်ရန် ကြိုဆိုပါသည်။ ကျွန်ုပ်တို့သည် သင်နှင့်ပူးပေါင်းဆောင်ရွက်ရန် မျှော်လင့်ပါသည်။

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

ပရောဂျက်	အကြောင်းအရာ	ယူနစ်	CK52T-600	CK76T-600	CK46T-600
ဆောင်ရွက်ဆဲ နယ်ပယ်	ဗိုင်းလိပ်တံ၏ အများဆုံးလည်ပတ်မှုအချင်း	မီလီမီတာ	Ø ၈၀၀
	block အမျိုးအစား	မီလီမီတာ	Ø 180 ~400
	အများဆုံးလှည့်အရှည်	မီလီမီတာ	560
	အများဆုံးဘားအချင်း	မီလီမီတာ	Ø ၅၁ ~ ၅၅	Ø ၇၂	Ø ၄၅
အဓိကဝင်ရိုး	Spindle head အမျိုးအစား		A2-6	A2-8	A2-5
	ဗိုင်းလိပ်တံ-အပေါက်အချင်း	မီလီမီတာ	Ø ၆၆	Ø ၈၆	Ø ၅၆
	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	4200	3200	6000
	Spindle သတ်မှတ်မြန်နှုန်း	rpm	1 ~ 3500	၁~၂၅၀၀	၁~၄၅၀၀
ကျွေးပါ။	X/Z ဝင်ရိုး၏ အများဆုံး ခရီး	မီလီမီတာ	၂၃၀/၆၀၀
	Z-ဝင်ရိုးထိရောက်သောလေဖြတ်	မီလီမီတာ	570
	X/Z ဝင်ရိုး၏ အမြင့်ဆုံး အမြန်ရွေ့လျားမှု	m/min	24
	အမြန်ရွေ့လျားမှုအတွက် X/Z ဝင်ရိုး ဆက်တင်	m/min	၁၆/၁၈
	X/Z ဝင်ရိုး roller ဝက်အူ သတ်မှတ်ချက်များ	မီလီမီတာ	40
	X/Z ဝင်ရိုး gauge သတ်မှတ်ချက်များ	မီလီမီတာ	၃၅/၄၅
servo turret အနေအထား ဆယ့်နှစ်ခု	servo turret အလယ်ဗဟို အနေအထား အမြင့် ၁၂ ခု		100
	ဓားမျှော်စင် ဆန့်ကျင်ဘက်အစွန်း (အပြင်ဘက်အချင်း)	မီလီမီတာ	385
	အလယ်တည့်တည့်အမြင့်	မီလီမီတာ	100
	တံမြက်တံ အရေအတွက်	ပြင်ဆင်ပါ။	12
	ကပ်လျက်တူးလ်လုပ်ဆောင်ခြင်း၏ အနှောင့်အယှက်အချင်း	မီလီမီတာ	Ø၁၈၀
	ပုံသေကိရိယာကိုင်ဆောင်သူအရွယ်အစား	မီလီမီတာ	၂၅X၂၅
	ဓားကိုင်ဆောင်ထားသော လက်ကိုင်အချင်း	မီလီမီတာ	Ø၂၅
လျှပ်စစ်စက်	အဓိက မော်တာ ပါဝါ/ ရုန်းအား	KW/Nm	11KW/72Nm အဆင့်သတ်မှတ်ထားသည်။	15KW/ 98Nm အဆင့်သတ်မှတ်ထားသည်။	7.5 KW / အဆင့်သတ်မှတ် 47Nm
	X/Z-axis မော်တာ ပါဝါ/လိမ်အား	KW/Nm	Yaskawa 1.8KW/11.5Nm။ ရွေးချယ်နိုင်သော မျိုးဆက်သစ် 2.4 KW / အဆင့်သတ်မှတ် 11.5Nm
	turret tool ၏ ပါဝါ / torque မော်တာပြောင်းလဲခြင်း။	KW/Nm	မျိုးဆက်သစ် 1.0 KW/3.1NM
	အအေးခံစနစ် မော်တာပါဝါ	KW	0.3
	မြင့်မားသောဖိအားအအေးပေးစနစ်မော်တာပါဝါ	KW	3
Tailstock	Tailstock လေဖြတ်ခြင်း။	မီလီမီတာ	420
	tailstock ejector pin ၏ အများဆုံးလေဖြတ်ခြင်း။	မီလီမီတာ	100
	Tailstock ejector pin drive ပုံစံ		ဟိုက်ဒရောလစ်၊ ကြံ့ခိုင်တောင့်တင်းမှု
	Tailstock ထိပ်တွင် အပ်ချည်အပေါက် အပေါက် သွယ်သည်။	MK	Mohs 5#၊ တိကျစွာစက်ပြုလုပ်နေစဉ်အတွင်း မလွှဲမရှောင်သာ။
	ထိပ်နှင့် chuck အကြား အများဆုံးအကွာအဝေး	မီလီမီတာ	690
အခြား	အိပ်ယာယိုင်	°	30° သို့မဟုတ် 15°
	စက်ကိရိယာ အရှည် X အနံ X အမြင့်	မီလီမီတာ	2500X1600X1700
	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်	ကီလိုဂရမ်	စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်မှာ 4500KG ဖြစ်ပြီး စုစုပေါင်းအလေးချိန် 3500KG၊ အနှုတ် 10000 ယွမ်၊
	စုစုပေါင်းစွမ်းအား	kw	20
	ပျမ်းမျှ ပါဝါသုံးစွဲမှု	kw/h	3

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	ထောက်လှမ်းနည်း	စက်ရုံစံ


Spindle radial ရိုက်သည်။		အပြင်ဘက် ကွန်ရိုးအစွန်းကို ထောက်လှမ်းပါ။	0.0025


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
