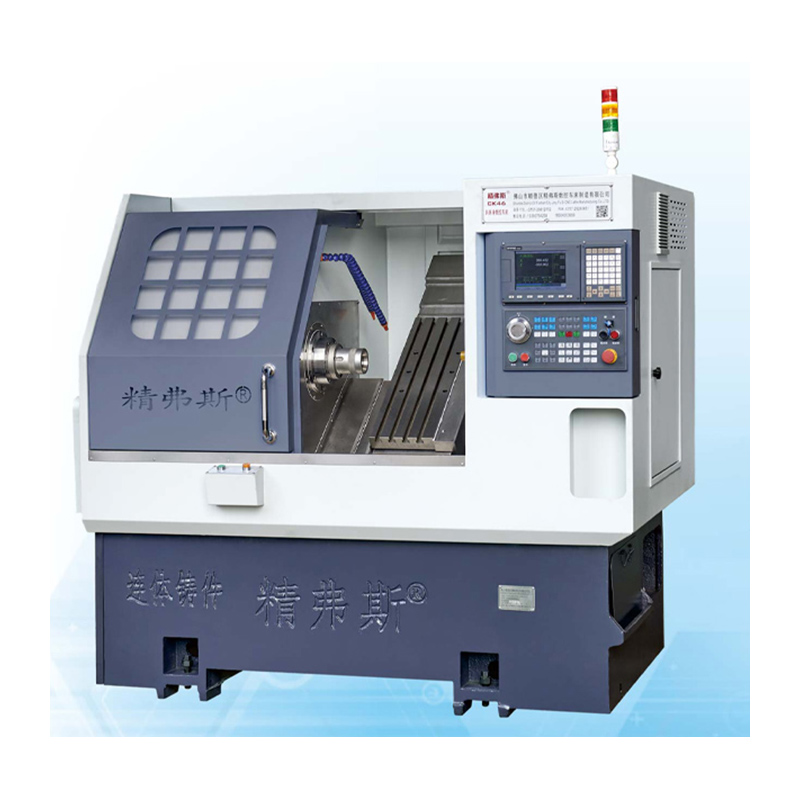

မြန်နှုန်းမြင့် CNC Slant Bed Lathe စက်

Jingfusi® မြန်နှုန်းမြင့် CNC စောင်းအိပ်စက်သည် ၎င်း၏ထူးခြားသောမြန်နှုန်း၊ တိကျမှုနှင့် ဘက်စုံသုံးနိုင်သောကြောင့် လှည့်ခြင်းနှင့်ကြိတ်ခြင်းလုပ်ငန်းများအတွက် ဒီဇိုင်းထုတ်ထားသည့် တိကျသောစက်ပစ္စည်းကိရိယာတစ်ခုဖြစ်သည်။ ဤ CNC စက်အမျိုးအစားသည် စွမ်းဆောင်ရည်မြင့်မားသော စက်ယန္တရားစွမ်းရည်များကို ပေးအပ်ရန်အတွက် အဓိကအင်္ဂါရပ်များစွာကို ပေါင်းစပ်ထားသည်။

မော်ဒယ်:CK52

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ဤတွင် မြန်နှုန်းမြင့် CNC slant bed lathe ၏ အဓိကလက္ခဏာများနှင့် အားသာချက်များမှာ

Slant Bed Design- Jingfusi® စက်၏အိပ်ရာသည် ပုံမှန်အားဖြင့် 30 မှ 45 ဒီဂရီဝန်းကျင်တွင်၊ အလျားလိုက်လေယာဉ်နှင့် ဆက်စပ်နေသည်။ ဤစောင်းအိပ်သည့်ဒီဇိုင်းသည် ခိုင်မာမှုနှင့် ချစ်ပ်ပြားစီမံခန့်ခွဲမှုကို ပိုမိုကောင်းမွန်စေပြီး ပိုမိုကောင်းမွန်သော စက်ပိုင်းဆိုင်ရာတိကျမှုနှင့် မျက်နှာပြင် အပြီးသတ်မှုကို သေချာစေသည်။

မြန်နှုန်းမြင့် Spindle- Jingfusi® High Speed CNC Slant Bed Lathe Machines များသည် အလွန်မြန်ဆန်သောနှုန်းဖြင့် လှည့်နိုင်သည့် အစွမ်းထက်ပြီး မြန်နှုန်းမြင့် spindle များ တပ်ဆင်ထားပါသည်။ ၎င်းသည် ပစ္စည်းကို လျင်မြန်စွာ ဖယ်ရှားခြင်းနှင့် စက်လည်ပတ်ချိန်များကို လျှော့ချနိုင်စေသည်။

လျင်မြန်သော တူးလ်ပြောင်းလဲမှုများ- ဤစက်များတွင် မြန်ဆန်ပြီး ချောမွေ့မှုမရှိသော ကိရိယာပြောင်းလဲမှုများကို လုပ်ဆောင်ပေးသည့် အလိုအလျောက် ပြောင်းလဲပေးသည့်ကိရိယာများ (ATCs) ပါရှိသည်။ စက်လည်ပတ်နေစဉ်အတွင်း စက်ရပ်ချိန်ကို လျှော့ချရန်အတွက် ATC များသည် အရေးကြီးပါသည်။

Turret ကိရိယာတန်ဆာပလာစနစ်- မြန်နှုန်းမြင့် CNC စောင်းစက်များစွာသည် ဖြတ်တောက်ကိရိယာများစွာကို ကိုင်ဆောင်ထားသည့် ဆုံလည်ကိရိယာစနစ်ဖြင့် တပ်ဆင်လာပါသည်။ ဤ turret သည် manual tool အပြောင်းအလဲမရှိဘဲ ရှုပ်ထွေးသော စက်လည်ပတ်မှုများကို လျင်မြန်စွာ ညွှန်းနိုင်သည် ။

ဘက်စုံအသုံးပြုနိုင်မှု- ဤစက်များသည် လှည့်ခြင်း၊ မျက်နှာမူခြင်း၊ threading၊ grooving၊ တူးဖော်ခြင်းနှင့် ကြိတ်ခြင်းစသည့် ကျယ်ပြန့်သော အလှည့်အပြောင်းများကို လုပ်ဆောင်နိုင်ပါသည်။ မတူကွဲပြားသော စက်ပစ္စည်းလုပ်ငန်းတာဝန်များကို ကိုင်တွယ်ဖြေရှင်းရန် turret tooling system တွင် ကိရိယာအမျိုးအစားအမျိုးမျိုးဖြင့် တင်ဆောင်နိုင်ပါသည်။

မြင့်မားသောတိကျမှု- စောင်းအိပ်ဒီဇိုင်း၊ မြန်နှုန်းမြင့် ဗိုင်းလိပ်တံနှင့် အဆင့်မြင့် CNC ထိန်းချုပ်မှုများ ပေါင်းစပ်ခြင်းသည် သာလွန်ကောင်းမွန်သော စက်ပိုင်းဆိုင်ရာ တိကျမှုနှင့် မျက်နှာပြင် အပြီးသတ်မှုကို ဖြစ်ပေါ်စေသည်။

အချုပ်အားဖြင့်ဆိုရသော် မြန်နှုန်းမြင့် CNC slant bed lathe machine သည် မြန်နှုန်းမြင့်၊ တိကျမှုနှင့် စွယ်စုံရစွမ်းရည်များကို ပေးစွမ်းနိုင်သော နောက်ဆုံးပေါ် စက်ကိရိယာတစ်ခုဖြစ်သည်။ အာကာသယာဉ်၊ မော်တော်ယာဥ်၊ ဆေးဘက်ဆိုင်ရာ စက်ပစ္စည်းထုတ်လုပ်ရေးနှင့် အထွေထွေတိကျသော စက်ယန္တရားများကဲ့သို့သော စက်မှုလုပ်ငန်းများတွင် အသုံးပြုပြီး ရှုပ်ထွေးသောအစိတ်အပိုင်းများကို လျင်မြန်တိကျစွာ ပြုပြင်ရာတွင် မရှိမဖြစ်လိုအပ်ပါသည်။

စက်ခရီးသွားပုံကြမ်း

ကုန်ပစ္စည်းအသေးစိတ်

ကန့်သတ်စာရင်း

စီမံကိန်း		ယူနစ်	CK46	CK52	CK76
အများဆုံးလှည့်အရှည်		မီလီမီတာ	350
ကုတင်ပေါ်တွင် အများဆုံးလှည့်သည့်အချင်း		မီလီမီတာ	Ø ၅၀၀
စကိတ်ဘုတ်ပေါ်တွင် အများဆုံးလှည့်ပတ်မှု		မီလီမီတာ	Ø ၁၆၀
အိပ်ယာယိုင်		°	35°
X/Z ဝင်ရိုး၏ ထိရောက်သော ခရီး		မီလီမီတာ	လုံးပတ် 1000/400
X/Z ဝင်ရိုးဝက်အူ သတ်မှတ်ချက်များ		မီလီမီတာ	32
X/Z ဝင်ရိုး ရထားလမ်း သတ်မှတ်ချက်များ		မီလီမီတာ	35
X/Z-axis မော်တာ ပါဝါ		KW	1.3
X/Z ဝင်ရိုး၏ အမြင့်ဆုံး အမြန်ရွေ့လျားမှု		m/min	24
စက်ကိရိယာ အရှည် X အနံ X အမြင့်		မီလီမီတာ	2100X1580X1800
စက်တစ်ခုလုံး၏စုစုပေါင်းအလေးချိန်		ကီလိုဂရမ်	2600
ဓားနံပါတ်		ပြင်ဆင်ပါ။	8
လေးထောင့်ဓားအရွယ်အစား		မီလီမီတာ	20X20
အပေါက်အဝိုင်းအရွယ်အစား		မီလီမီတာ	Ø၂၀
စုစုပေါင်းစွမ်းအား		kw	13	13	16
ပျမ်းမျှ ပါဝါသုံးစွဲမှု		kw/h	2	2	2.5
ပင်မရိုးတံ	Spindle end မျက်နှာပုံစံ		A2-5	A2-6	A2-8


	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	rpm	6000 (4500)	4200 (3500)	3200 (2500)
	Spindle မော်တာပါဝါ	KW	7.5	7.5	11
	spindle motor ၏ torque အဆင့်သတ်မှတ်ထားသည်။	ကမ္မဿကာ	47.8Nm	47.8Nm	72Nm
	အများဆုံးဘားဖြတ်သွားသောအချင်း	မီလီမီတာ	Ø ၄၅	Ø ၅၁	Ø ၇၅

စက်ကိရိယာ တိကျမှု

စက်တိကျမှု၊ Jingfus အချက် စံနှုန်း
အဓိကစမ်းသပ်ပစ္စည်း	ဇယားကွက်	ထောက်လှမ်းနည်း	စက်ရုံစံ


Spindle radial ရိုက်ခြင်း၊		အပြင်ဘက်ပုံးအထွက်ကို ထောက်လှမ်းပါ။	0.0025


X-axis အထပ်ထပ်အနေအထား		X-axis ၏ ထပ်ခါတလဲလဲ တည်နေရာကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


Z-axis အနေအထားကို ပြန်လုပ်ပါ။		Z ဝင်ရိုးပေါ်တွင် ထပ်ခါတလဲလဲ အနေအထားကို ထောက်လှမ်းပါ။ မှတ်ချက်- အင်ဂျင်အအေးနှင့် အင်ဂျင်ပူခြင်း၏ အမှားကို ထေမိရန် အကြိမ် 50 ခန့် ကြိုတင်ခန့်မှန်းပြီး ထပ်ခါတလဲလဲ အနေအထားကို သိရှိနိုင်သည်။	0.0025


ဖောက်သည်သည် X/Z/Y ဝင်ရိုး၏ ISO သို့မဟုတ် VD1 တိကျမှုကို စမ်းသပ်လိုပါက၊ စာချုပ်ကို ရေးသားသည့်အချိန်တွင် ဆုံးဖြတ်ရမည်ဖြစ်သည်။ ဖောက်သည်သည် Jingfusi Factory ၏ ကနဦးလက်ခံမှုကို တစ်ချိန်တည်းတွင် ဤပစ္စည်းကို စမ်းသပ်ရပါမည်။
