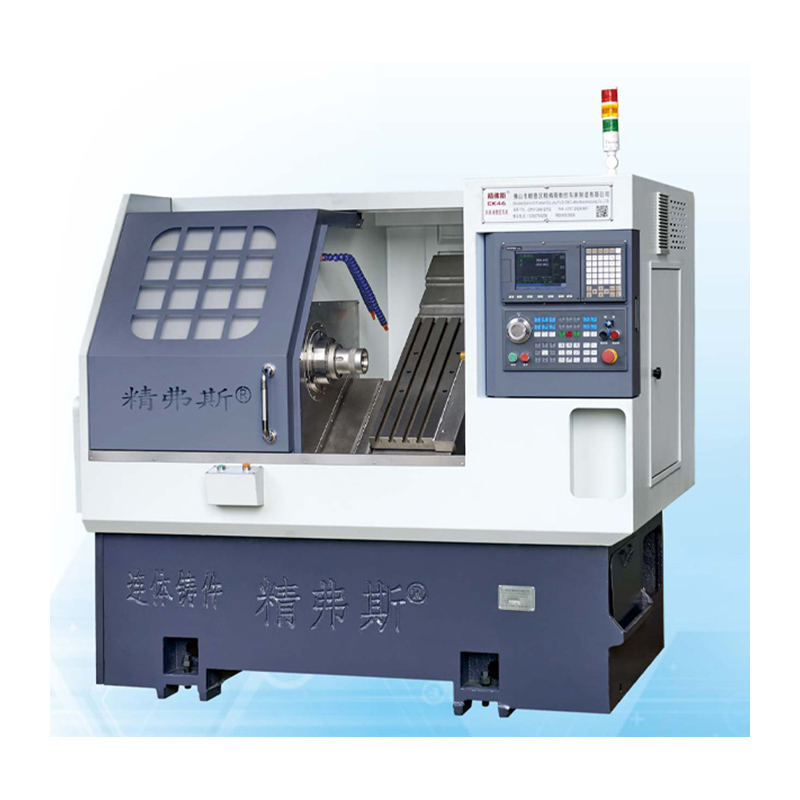

CNC Slant အိပ်ရာဝါး

Jingfusi® CNC Slant Slant Slant အိပ်ရာသည် 35 ဒီဂရီရှိုဆေးခန်းဒီဇိုင်းကို 0 န်ဆောင်မှုပေးသည့်လုပ်ငန်းများ၌ပင်ပုံပျက်သောအဆောက်အအုံများကို 0 င်ရောက်စွက်ဖက်သည်။ ဤနက်နက်ရှိုင်းတည်းရှိသောအိပ်ရာရှာဖွေရေးသည်ရိုးရှင်းသောတပ်ဆင်ခြင်း, အစားထိုးခြင်းနှင့်စစ်ဆေးခြင်းလုပ်ငန်းစဉ်များကိုလွယ်ကူချောမွေ့စေသည်။ High-Precision Ball screw နှစ်ခုနှင့်ဗိုင်းလိပ်ခေါင်းများကိုပေါင်းစပ်ခြင်းနှင့်ဗိုင်းလိပ်တံများသည်စက်ပစ္စည်းအသုံးချပရိုဂရမ်များတွင်ထူးခြားသောတိကျမှုနှင့်မျက်နှာပြင်တောက်ပမှုကိုထပ်မံအာမခံထားသည်။

မော်ဒယ်:CK46

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

CNC Slant Slant အိပ်ရာသည်Jingfusi® CNC ကိုအဆင့်မြှင့်တင်ခြင်းနှင့်အဆင့်မြှင့်တင်ခြင်းဖြစ်သည်။ မြင့်မားသောပြုပြင်ထုတ်လုပ်မှုစွမ်းဆောင်ရည်နှင့်မူရင်းပုံစံ၏လွယ်ကူသောလည်ပတ်မှုကိုအမွေဆက်ခံရန်အခြေခံတွင်၎င်းကိုအပြည့်အဝပူးတွဲအိပ်ယာဒီဇိုင်းနှင့်ပိုမိုကြီးမားသောလည်ပတ်မှုနေရာတစ်ခုဖြင့်တီထွင်ထားသည်။ ပိုမိုမြင့်မားသောပြုပြင်ထုတ်လုပ်မှုမြန်နှုန်းနှင့်ပိုမိုလွယ်ကူသောညှိနှိုင်းမှုနှင့်ပြုပြင်ထိန်းသိမ်းမှုရှိသောတိကျသော CNC စက်ကိရိယာများ။

ကုန်ပစ္စည်းအသေးစိတ်

parameter စာရင်း

အကြံအစည်		တခု	ck46	ck52	ck76
အများဆုံးလှည့်အရှည်		မီစေမယ်	350
အိပ်ရာပေါ်မှာအမြင့်အချင်းအချင်း		မီစေမယ်	ø 500
စကိတ်စီးအပေါ်အများဆုံးအလှည့်အချင်း		မီစေမယ်	ø 160
အိပ်ရာအကေးမ		°	35 °°
X / Z 0 င်ရိုး၏ထိရောက်သောခရီးသွားလာ		မီစေမယ်	အချင်း 1000/400
x / z 0 င်ရိုးဝက်အူ		မီစေမယ်	32
X / z 0 င်ရိုးရထားလမ်းသတ်မှတ်ချက်များ		မီစေမယ်	35
X / Z-Axis Motor ပါဝါ		kw	1.3
X / z ဝင်ရိုး၏အများဆုံးမြန်ဆန်စွာလှုပ်ရှားမှု		m / ငါ့	24
Machine Tool အရှည် x width x အမြင့်		မီစေမယ်	2100x1580x1800
တစ်ခုလုံးကိုစက်၏စုစုပေါင်းအလေးချိန်		ကေှ့မျှန်း	2600
ဓါးနံပါတ်		ပုံသေတပ်ထား	8
စတုရန်းဓါးအရွယ်အစား		မီစေမယ်	20x20
ပတ်ပတ်လည်အပေါက် cutter အရွယ်အစား		မီစေမယ်	ø20
စုစုပေါင်းပါဝါ		kw	13	13	16
ပျမ်းမျှပါဝါစားသုံးမှု		kw / h	2	2	2.5
အဓိကရိုးတံ	ဗိုင်းလိပ်တံအဆုံးမျက်နှာပုံစံ		A2-5	A2-6	A2 -8


	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	r / min	6000 (4500 သတ်မှတ်ပါ)	4200 (3500 ကိုသတ်မှတ်ပါ)	3200 (2500 သတ်မှတ်မည်)
	ဗိုင်းလိပ်တံမော်တာပါဝါ	kw	7.5	7.5	11
	ဗိုင်းလိပ်တံမော်တာ၏ torque rated	အိနျမ်	47.8nm	47.8nm	72nm
	အများဆုံးဘားဖြတ်ပြီး	မီစေမယ်	ø 45	ø 51	ø 75

စက်ကိရိယာတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်မှု

စက်တိကျမှန်ကန်မှု, jingfus အချက်များစံနှုန်း:
အဓိကစမ်းသပ်မှုကို	သိတတ်သောပုံ	ထောက်လှမ်းနည်းလမ်း	စက်ရုံစံ


ဗိုင်းလိပ်တံ radial beat,		အပြင်ဘက်ကန်တော့ချွန်၏ထွက်ပေါက် detect	0.0025


x-axis ထပ်ဆင့်အနေအထား		x-axis ၏ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.0025


z-axis ထပ်ဆင့်အနေအထား		z ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.0025


အကယ်. ဖောက်သည်သည် ISO သို့မဟုတ် VD1 ၏တိကျမှန်ကန်မှုကို X / z / y ဝင်ရိုး၏တိကျမှုကိုစစ်ဆေးလိုပါကစာချုပ်ကိုရေးသားသည့်အချိန်တွင်ဆုံးဖြတ်ရမည်။ 0 ယ်ယူသူသည်ဤပစ္စည်းကို Jingfusi စက်ရုံကိုလက်ခံခြင်း၏တစ်ချိန်တည်းတွင်စမ်းသပ်ရမည်။
