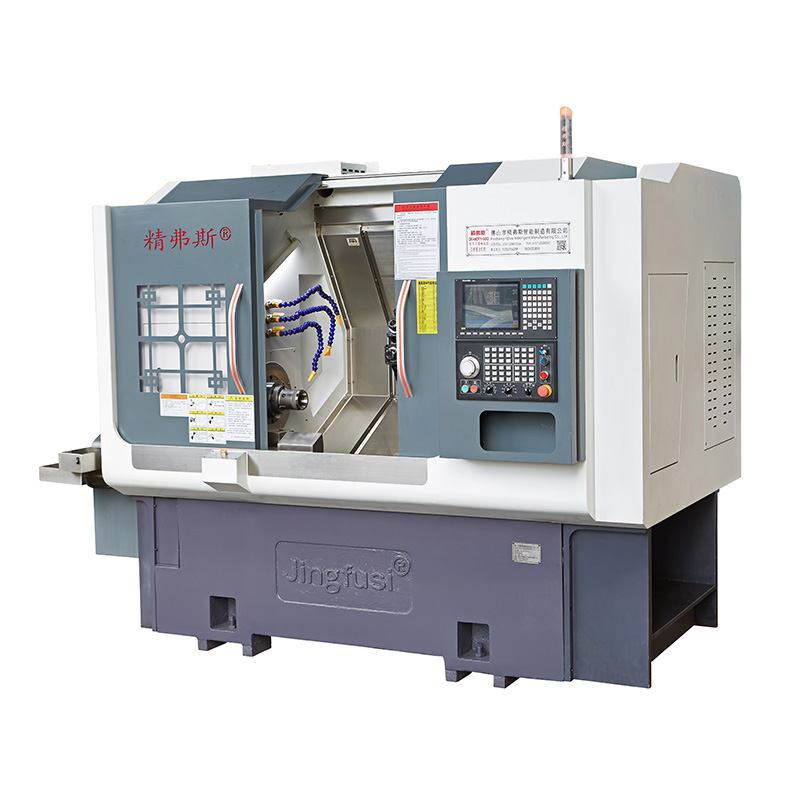

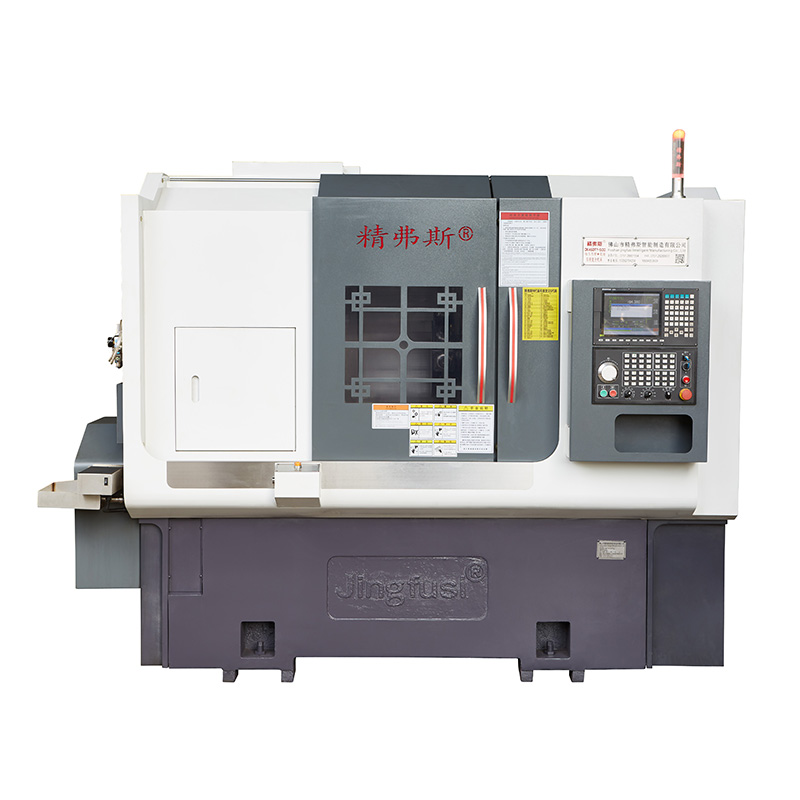

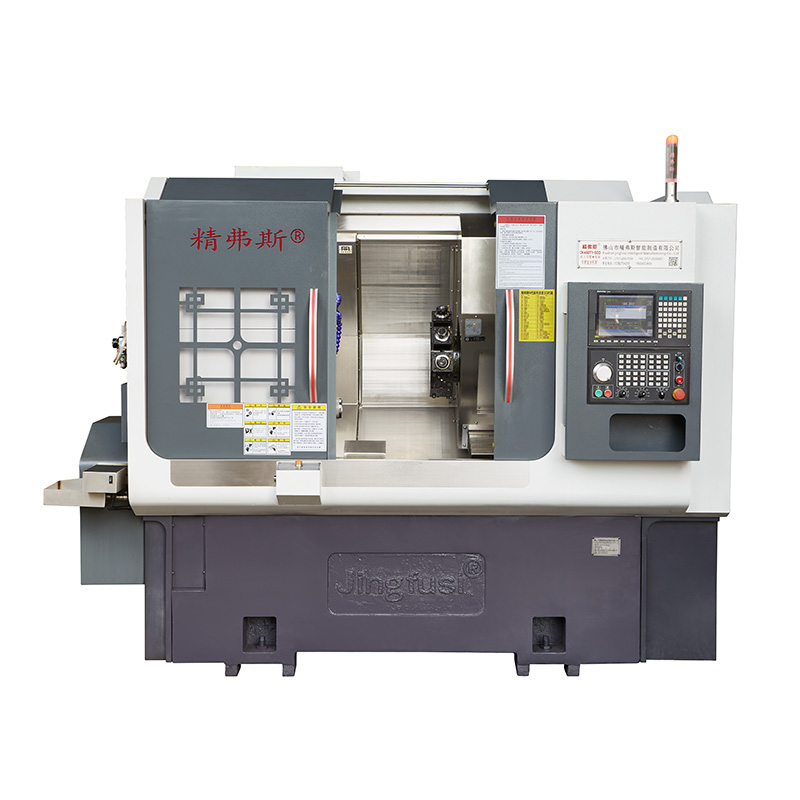

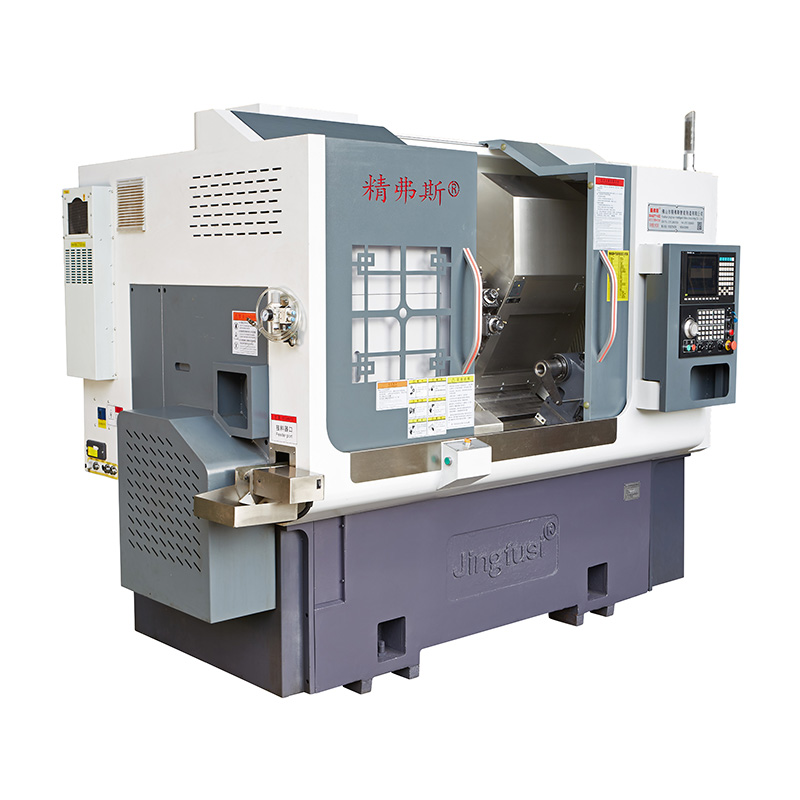

မြန်နှုန်းမြင့်စွမ်းအားဆုံလည်လှည့်ခြင်းနှင့်ကြိတ်ဆုံစက်စက်

ဤJingfusi®မြန်နှုန်းမြင့်ဓာတ်အားပေးစက်ရုံလှည့်ခြင်းနှင့်ကြိတ်ဆုံတူးဖော်ရေးခြံဝင်းစက်များသည်သတ္တုများ, လှည့်ကိုဆလင်ဒါနှင့်အညီအသုံးပြုသည်။

မော်ဒယ်:CK46DTY

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

Ingfusi®မြန်နှုန်းမြင့်ဓာတ်အားပေးစက်ရုံလှည့်ခြင်းနှင့်ကြိတ်ဆုံတူးဖော်ရေးခြံဝင်းသည်မြန်နှုန်းမြင့်နှင့်တိကျသောစက်အတွက်ဒီဇိုင်းပြုလုပ်ထားသောစွယ်စုံ CNC စက်ကိရိယာကိရိယာဖြစ်သည်။ အထူးသဖြင့်အစိတ်အပိုင်းများကိုအနုစိတ်အင်္ဂါရပ်များနှင့်သတ်မှတ်ချက်များနှင့်အတူထုတ်လုပ်ခြင်းအတွက်အထူးသဖြင့်သင့်လျော်သည်။

စက် Travel ပုံ

High-speed Power Turret Turning and Milling Compound Machine

ကုန်ပစ္စည်းအသေးစိတ်

parameter စာရင်း

အချက်	ခုံ၏မော်ဒယ်	တခု	ck46dty	CK52dty
processing scope	ဗိုင်းလိပ်တံအများဆုံးအလှည့်အချင်း	မီစေမယ်	ø 600
	အများဆုံးလှည့်အပြင်စက်ဝိုင်းအရှည်	မီစေမယ်	300
	အများဆုံးဘားအချင်း	မီစေမယ်	ø 45	ø 55
ကျောင်းအုပ်ကြီးဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	r / min	6000 (4500 setting)	4200 (3500 ချိန်ညှိခြင်း)

	ဗိုင်းလိပ်တံခေါင်း		A2-5	A2-6
	ဗိုင်းလိပ်တံမှတဆင့်အပေါက်	မီစေမယ်	ø 56	ø 66
ကြှေးမှေး	X / z / y ဝင်ရိုးအများဆုံးလေဖြတ်ခြင်း	မီစေမယ်	800/400 / ± 60


	90 ဒီဂရီပါဝါခေါင်းသည်ဗိုင်းလိပ်တံ၏ဗဟိုမှတဆင့်ဖြတ်သန်းသွားသည်	မီစေမယ်	60
	X / z / y ဝင်ရိုး၏အများဆုံးမြန်ဆန်စွာလှုပ်ရှားမှု	m / ငါ့	24 (setting 18) / 24 (setting 18) / 15 (setting 12)
	x / z / y ဝင်ရိုးတန်းလှံတံ	မီစေမယ်	32/32/32
	X / z / y ဝင်ရိုး Axis roller လမ်းကြောင်း	မီစေမယ်	35/35/35
ပါဝါဆုံလည်	ပါဝါဆုံလည်ပုံစံ (Power Turret)	မည်သည့်ဘလဲ	BMT45, optional bmt55

	Power Head Collet	ဖြစ်	er25
	Fixed Tool Holder အရွယ်အစား	မီစေမယ်	25x25
	ကိုင်ဆောင်သူ Shanklank အချင်း	မီစေမယ်	ø25
Tailstock	Main Motor Power / Torque	kw / nm	7.5 kw / rated 47nm	11KW / rated 72nm


	X / z / y ဝင်ရိုးမော်တာမော်တာပါဝါ / torque	kw / nm	yaskawa 1.8kw / 11.5n ။ PANGAT2.4 kW / rated 11.5nm
	ဆုံလည်မော်တာအများဆုံးမြန်နှုန်း	r / min	80000 ဒီဂရီ (Power Head ≤7000ပြောင်းလဲခြင်း, 90 ° POMERAM ≤6000ပြောင်းလဲမှု)
	Power Head Motor Power / Torque	kw / nm	8.5 kw / rated 16.5nm
	Power / Torque ၏ဆုံလည်ကိရိယာများပြောင်းလဲနေတဲ့မော်တာ	kw / nm	Genter1.0 kw /3.11nm
အခြား	ဗိုင်းလိပ်တံကိုဘရိတ်စက်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား


	အိပ်ရာအကေးမ	°	35 °°
	Machine Tool အရှည် x width x အမြင့်	မီစေမယ်	2200x1500x1900
	တစ်ခုလုံးကိုစက်၏စုစုပေါင်းအလေးချိန်	ကေှ့မျှန်း	3900 ကီလိုဂရမ်
	စုစုပေါင်းပါဝါ	kw	15
	ပျမ်းမျှပါဝါစားသုံးမှု	kw / h	3

စက်ကိရိယာတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်မှု

စက်တိကျမှန်ကန်မှု, jingfus အချက်များစံနှုန်း:
အဓိကစမ်းသပ်မှုကို	သိတတ်သောပုံ	စက်ရုံစံ


ဗိုင်းလိပ်တံ radial beat		အပြင်ဘက်ကန်တော့ချွန်၏ထွက်ပေါက် detect	0.0035


x-axis ထပ်ဆင့်အနေအထား		x-axis ၏ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


z-axis ထပ်ဆင့်အနေအထား		z ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


y-axis ထပ်အနေအထား		အဆိုပါ y ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.004


C 0 င်ရိုးထပ်ဆင့်အနေအထား		C-Axis Fixed Point ၏ repositioning မှတ်စုများကိုမှတ်သားထားပါကအအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ,	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		မှတ်စု - C-Axis ၏ကျပန်းအနေအထားကိုမှတ်စုများကိုစစ်ဆေးပါ။ အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ, ထို့နောက်ထပ်ခါတလဲလဲချိန်ညှိချက်များကိုစစ်ဆေးပါ	72 arc စက္ကန့်


Power Head Clamping Beating		ကန်တော့ချွန်	0.015

Power Head Clamping Beating		clamping ရိုက်နှက်ခြင်း	0.01

အကယ်. ဖောက်သည်သည် ISO သို့မဟုတ် VD1 ၏တိကျမှန်ကန်မှုကို X / z / y ဝင်ရိုး၏တိကျမှုကိုစစ်ဆေးလိုပါကစာချုပ်ကိုရေးသားသည့်အချိန်တွင်ဆုံးဖြတ်ရမည်။ 0 ယ်ယူသူသည်ဤပစ္စည်းကို Jingfusi စက်ရုံကိုလက်ခံခြင်း၏တစ်ချိန်တည်းတွင်စမ်းသပ်ရမည်။
