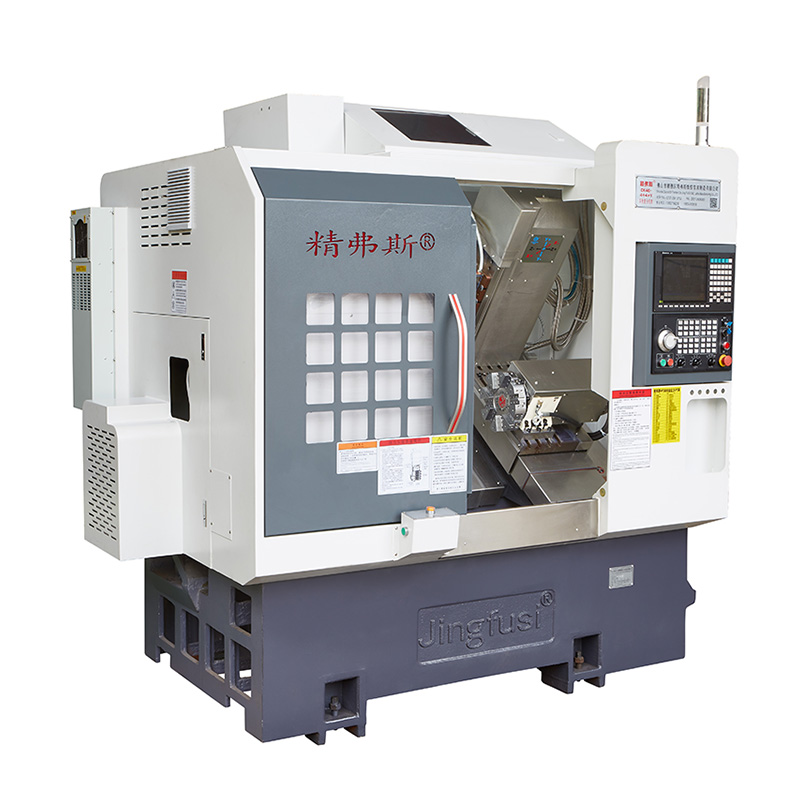

Turn-Mill Machine စက်

Micro အစိတ်အပိုင်းများ, အီလက်ထရောနစ် connections များ, မျက်မှန်များ, မျက်မှန်များ, မျက်မှန်များ, နာရီများနှင့်အမျိုးမျိုးသော hardware များ,

မော်ဒယ်:CK52-5+5+Y

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အလှည့် - ကြိတ်ဆုံစက်စက်သည်မြင့်မားသောတိကျမှုနှင့်မြင့်မားမှု၏ဝိသေသလက္ခဏာများရှိသည်။ ၎င်းသည်လမ်းညွှန်ဘုရ်ှနှင့်လမ်းညွှန်ဘုရ်ှအကြားပြောင်းနိုင်သည်။ ပုဆိန်သုံးလုံးစလုံးသည် linear လှိမ့်နေသောလမ်းညွှန်များကို အသုံးပြု. ကောင်းမွန်သောဝတ်ဆင်မှုနှင့်မြင့်မားသောတိကျမှုရှိသည်။ servo motor မှမောင်းနှင်သော Linear tool ဖွဲ့စည်းပုံသည်လျင်မြန်သောကိရိယာပြောင်းလဲမှု၏ဝိသေသလက္ခဏာများရှိပြီး CNC စနစ်သည်ပြီးပြည့်စုံသောလုပ်ဆောင်မှုများရှိပြီးထိန်းချုပ်ရန်လွယ်ကူသည်။ အကာအကွယ်ပေးသည့်ပစ္စည်းများသည်ကြိတ်ခွဲထားသောလက်များကိုလမ်းညွှန်မလိုအပ်ပါ။ အမြန်နှုန်းနှင့်မြင့်မားသောတိကျမှုရှိသောအရက်ဆိုင်များပြုလုပ်နိုင်ပြီးအနည်းဆုံးကျန်ရှိသောပစ္စည်းမှာ 30 မီလီမီတာသာပြုလုပ်နိုင်သည်။ optional ကိုဘေးထွက်အပြောင်းအလဲနဲ့စက်သည်တူးဖော်ခြင်းနှင့်ကြိတ်ခွဲခြင်းလုပ်ငန်းစဉ်များကိုအကောင်အထည်ဖော်နိုင်သည်။

စက် Travel ပုံ

ကုန်ပစ္စည်းအသေးစိတ်

parameter စာရင်း

အချက်	ကေြနပ်သော	တခု	ck46-5 + 5 + y	ck52-5 + 5 + y
processing scope	အိပ်ရာကျော်လွှဲ	မီစေမယ်	ø 500
	အများဆုံးလှည့်အပြင်စက်ဝိုင်းအရှည်	မီစေမယ်	320
	အများဆုံးဘားအချင်း	မီစေမယ်	ø 45	ø 51 ~ 55
ကျောင်းအုပ်ကြီးဝင်ရိုး	အများဆုံးဗိုင်းလိပ်တံမြန်နှုန်း	r / min	6000 (4000 ပြည့်နှစ်)	4500 (3500 ကိုသတ်မှတ်ပါ)
	ဗိုင်းလိပ်တံခေါင်း		A2-5	A2-6
	ဗိုင်းလိပ်တံမှတဆင့်အပေါက်	မီစေမယ်	ø 56	ø 66
ကြှေးမှေး	X / z / y ဝင်ရိုးအများဆုံးလေဖြတ်ခြင်း	မီစေမယ်	800/470/300
	X / z / y ဝင်ရိုး၏အများဆုံးမြန်ဆန်စွာလှုပ်ရှားမှု	m / ငါ့	24 (setting 18) / 24 (setting 18) / 15 (setting 8)
	x / z / y ဝင်ရိုးတန်းလှံတံ	မီစေမယ်	32/32/25
	X / z / y ဝင်ရိုးထန်းရထားလမ်း	မီစေမယ်	35/35/25
ဓား	ရှစ်ဘူတာရုံဆုံလည်	PCS	8 ဘူတာ, ဘူတာရုံ 12 ဘူတာနှင့်အတူနှစ်ဆအပေါက်ကြိုးကိုင်ကိုင်ဆောင်သူများတပ်ဆင်ထားနိုင်ပါတယ်
ပါဝါခေါင်း	Power Head Tool ကိုကိုင်ထားခြင်းပုံစံ		er25
	အများဆုံးပါဝါခေါင်း၏အမြင့်ဆုံးမြန်နှုန်း	r / min	6000 (4000 ပြည့်နှစ်အထိ) ကို 4000 မှထုတ်ကုန်များပြုလုပ်ရန်လေ့ကျင့်နိုင်သည်
	အများဆုံးတပ်ဆင်ခြင်းနှင့်ကြိတ်ခြင်း ဦး ခေါင်းအချင်း	မီစေမယ်	ø 16
	ပါဝါခေါင်းရိုးတံနှင့်ရိုးတံအကြားအကွာအဝေး	မီစေမယ်	65
လျှပ်စစ်စက်အမျိုးမျိုး	Main Motor Power / Torque	kw / nm	7.5 KW / 47.75nm, 7KW / 70.033nm optional ကို smeel အစိတ်အပိုင်းများအတွက်စွမ်းဆောင်ရည် 80 နှင့်အထက်နှင့်အတူသံမဏိအစိတ်အပိုင်းများအတွက် optional 11kw / 70.03nm
	X / z / y ဝင်ရိုးမော်တာမော်တာပါဝါ / torque	kw / nm	Yaskawa 1.8kw / 11.5nm ။ optional မျိုးဆက်သစ် 2.4 KW / rated 11.5nm
	X / z Power Head Motor Power / Torque	kw / nm	2.4 KW / 11.5nm
	အများဆုံးပါဝါခေါင်းမော်တာအများဆုံးမြန်နှုန်း	r / min	5000
အခြား	ဗိုင်းလိပ်တံကိုဘရိတ်စက်ကိရိယာ		ဟိုက်ဒရောလစ်ဖိအား
	အိပ်ရာအကေးမ	°	35 °°
	ဓါးစားပွဲပေါ်မှာပြားအရှည် x width	မီစေမယ်	700x290
	Machine Tool အရှည် x width x အမြင့်	မီစေမယ်	2200x1580x2000
	တစ်ခုလုံးကိုစက်၏စုစုပေါင်းအလေးချိန်	ကေှ့မျှန်း	3430
	စုစုပေါင်းပါဝါ	kw	13
	ပျမ်းမျှပါဝါစားသုံးမှု	kw / h	2

စက်ကိရိယာတိကျမှန်ကန်မှုကိုတိကျမှန်ကန်မှု

စက်တိကျမှန်ကန်မှု, jingfus အချက်များစံနှုန်း:
အဓိကစမ်းသပ်မှုကို	သိတတ်သောပုံ	စက်ရုံစံ


ဗိုင်းလိပ်တံ radial beat		အပြင်ဘက်ကန်တော့ချွန်၏ထွက်ပေါက် detect	0.0035


x-axis ထပ်ဆင့်အနေအထား		x-axis ၏ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


z-axis ထပ်ဆင့်အနေအထား		z ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.003


y-axis ထပ်အနေအထား		အဆိုပါ y ဝင်ရိုးအပေါ်ထပ်ခါတလဲလဲ positecting ကို detect ။ မှတ်ချက် - အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းအမှားကိုထေမိစေရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ။ ထို့နောက်ထပ်ခါတလဲလဲအနေအထားကိုရှာဖွေတွေ့ရှိပါ။	0.004


C 0 င်ရိုးထပ်ဆင့်အနေအထား		C-Axis Fixed Point ၏ repositioning မှတ်စုများကိုမှတ်သားထားပါကအအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ,	20 arc စက္ကန့်


C ဝင်ရိုးအနေအထား rotary		မှတ်စု - C-Axis ၏ကျပန်းအနေအထားကိုမှတ်စုများကိုစစ်ဆေးပါ။ အအေးအင်ဂျင်နှင့်ပူအင်ဂျင်၏အမှားအယွင်းကိုအပြီးသတ်ရန်အကြိမ် 50 ခန့်ကြိုတင်ခန့်မှန်းပါ, ထို့နောက်ထပ်ခါတလဲလဲချိန်ညှိချက်များကိုစစ်ဆေးပါ	72 arc စက္ကန့်


Power Head Clamping Beating		ကန်တော့ချွန်	0.015

Power Head Clamping Beating		clamping ရိုက်နှက်ခြင်း	0.01

အကယ်. ဖောက်သည်သည် ISO သို့မဟုတ် VD1 ၏တိကျမှန်ကန်မှုကို X / z / y ဝင်ရိုး၏တိကျမှုကိုစစ်ဆေးလိုပါကစာချုပ်ကိုရေးသားသည့်အချိန်တွင်ဆုံးဖြတ်ရမည်။ 0 ယ်ယူသူသည်ဤပစ္စည်းကို Jingfusi စက်ရုံကိုလက်ခံခြင်း၏တစ်ချိန်တည်းတွင်စမ်းသပ်ရမည်။
